CATALOGO ottobre 2021

sistemi fognari in PPHM per reti non in pressione

9. INNESTO TECNICO SIMPLE CROWN

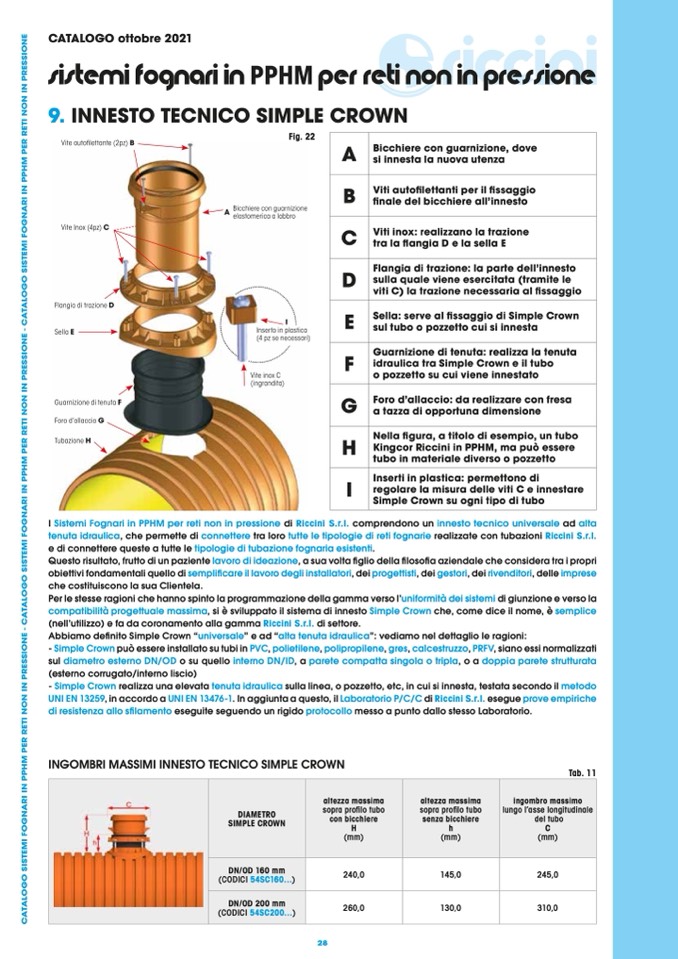

Fig. 22

I Sistemi Fognari in PPHM per reti non in pressione di Riccini S.r.l. comprendono un innesto tecnico universale ad alta

tenuta idraulica, che permette di connettere tra loro tutte le tipologie di reti fognarie realizzate con tubazioni Riccini S.r.l.

e di connettere queste a tutte le tipologie di tubazione fognaria esistenti.

Questo risultato, frutto di un paziente lavoro di ideazione, a sua volta figlio della filosofia aziendale che considera tra i propri

obiettivi fondamentali quello di semplificare il lavoro degli installatori, dei progettisti, dei gestori, dei rivenditori, delle imprese

che costituiscono la sua Clientela.

Per le stesse ragioni che hanno spinto la programmazione della gamma verso l’uniformità dei sistemi di giunzione e verso la

compatibilità progettuale massima, si è sviluppato il sistema di innesto Simple Crown che, come dice il nome, è semplice

(nell’utilizzo) e fa da coronamento alla gamma Riccini S.r.l. di settore.

Abbiamo definito Simple Crown “universale” e ad “alta tenuta idraulica”: vediamo nel dettaglio le ragioni:

- Simple Crown pu

ò essere installato su tubi in PVC, polietilene, polipropilene, gres, calcestruzzo, PRFV, siano essi normalizzati

sul diametro esterno DN/OD o su quello interno DN/ID, a parete compatta singola o tripla, o a doppia parete strutturata

(esterno corrugato/interno liscio)

- Simple Crown realizza una elevata tenuta idraulica sulla linea, o pozzetto, etc, in cui si innesta, testata secondo il metodo

UNI EN 13259, in accordo a UNI EN 13476-1. In aggiunta a questo, il Laboratorio P/C/C di Riccini S.r.l. esegue prove empiriche

di resistenza allo sfilamento eseguite seguendo un rigido protocollo messo a punto dallo stesso Laboratorio.

A

Bicchiere con guarnizione, dove

si innesta la nuova utenza

B

Viti autofilettanti per il fissaggio

finale del bicchiere all’innesto

C

Viti inox: realizzano la trazione

tra la flangia D e la sella E

D

Flangia di trazione: la parte dell’innesto

sulla quale viene esercitata (tramite le

viti C) la trazione necessaria al fissaggio

E

Sella: serve al fissaggio di Simple Crown

sul tubo o pozzetto cui si innesta

F

Guarnizione di tenuta: realizza la tenuta

idraulica tra Simple Crown e il tubo

o pozzetto su cui viene innestato

G

Foro d’allaccio: da realizzare con fresa

a tazza di opportuna dimensione

H

Nella figura, a titolo di esempio, un tubo

Kingcor Riccini in PPHM, ma può essere

tubo in materiale diverso o pozzetto

I

Inserti in plastica: permettono di

regolare la misura delle viti C e innestare

Simple Crown su ogni tipo di tubo

INGOMBRI MASSIMI INNESTO TECNICO SIMPLE CROWN

Tab. 11

DIAMETRO

SIMPLE CROWN

altezza massima

sopra profilo tubo

con bicchiere

H

(mm)

altezza massima

sopra profilo tubo

senza bicchiere

h

(mm)

ingombro massimo

lungo l’asse longitudinale

del tubo

C

(mm)

DN/OD 160 mm

(CODICI 54SC160...)

240,0

145,0

245,0

DN/OD 200 mm

(CODICI 54SC200...)

260,0

130,0

310,0
