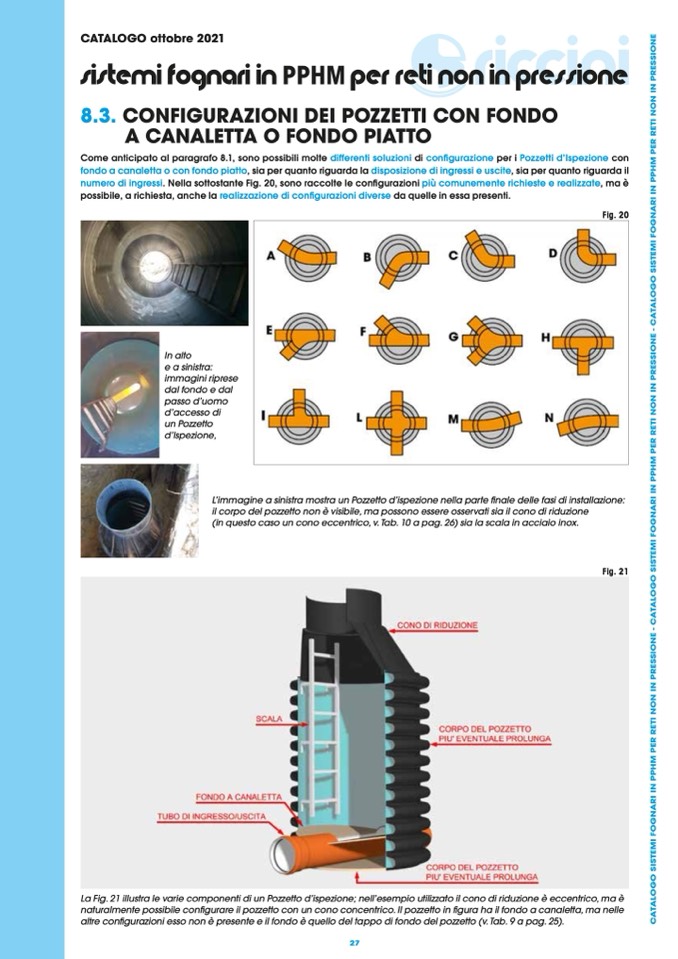

8.3. CONFIGURAZIONI DEI POZZETTI CON FONDO

A CANALETTA O FONDO PIATTO

Come anticipato al paragrafo 8.1, sono possibili molte differenti soluzioni di configurazione per i Pozzetti d’Ispezione con

fondo a canaletta o con fondo piatto, sia per quanto riguarda la disposizione di ingressi e uscite, sia per quanto riguarda il

numero di ingressi. Nella sottostante Fig. 20, sono raccolte le configurazioni più comunemente richieste e realizzate, ma è

possibile, a richiesta, anche la realizzazione di configurazioni diverse da quelle in essa presenti.

Fig. 20

In alto

e a sinistra:

immagini riprese

dal fondo e dal

passo d’uomo

d’accesso di

un Pozzetto

d’Ispezione,

L’immagine a sinistra mostra un Pozzetto d’ispezione nella parte finale delle fasi di installazione:

il corpo del pozzetto non è visibile, ma possono essere osservati sia il cono di riduzione

(in questo caso un cono eccentrico, v. Tab. 10 a pag. 26) sia la scala in acciaio inox.

Fig. 21

La Fig. 21 illustra le varie componenti di un Pozzetto d’ispezione; nell’esempio utilizzato il cono di riduzione

è eccentrico, ma è

naturalmente possibile configurare il pozzetto con un cono concentrico. Il pozzetto in figura ha il fondo a canaletta, ma nelle

altre configurazioni esso non è presente e il fondo è quello del tappo di fondo del pozzetto (v. Tab. 9 a pag. 25).
