Sistemi di pressurizzazione idrica antincendio UNI EN 12845 39

Wilo-SiFire Easy-V

UNI EN 12845

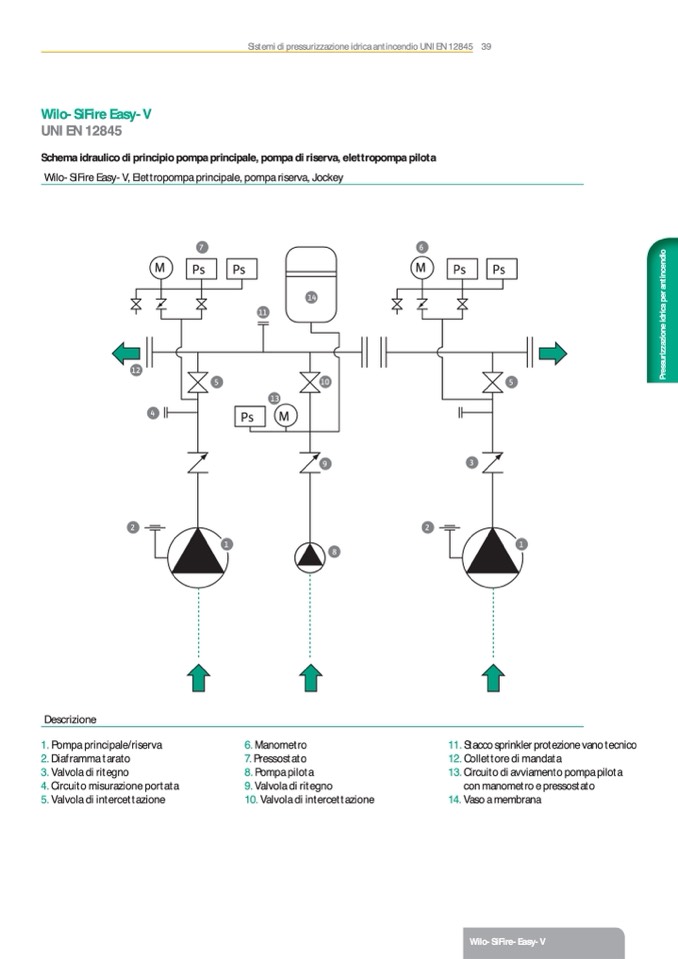

Schema idraulico di principio pompa principale, pompa di riserva, elettropompa pilota

Wilo-SiFire Easy-V, Elettropompa principale, pompa riserva, Jockey

7

6

M

Ps

M

Ps

14

Ps

Ps

11

5

10

5

13

Ps

M

9

3

2

2

12

4

1

1

8

Descrizione

1. Pompa principale/riserva

2. Diaframma tarato

3. Valvola di ritegno

4. Circuito misurazione portata

5. Valvola di intercettazione

6. Manometro

7. Pressostato

8. Pompa pilota

9. Valvola di ritegno

10. Valvola di intercettazione

11. Stacco sprinkler protezione vano tecnico

12. Collettore di mandata

13. Circuito di avviamento pompa pilota

con manometro e pressostato

14. Vaso a membrana

Wilo-SiFire-Easy-V
