2

1

15

4

10

14

19

Descrizione dei sistemi

1. Pompa principale

2. Motore Elettrico

3. Giunto di accoppiamento

4. Valvola di ritegno

5. Circuito misurazione portata

6. Circuito di avviamento pompa

principale

7. Valvola di intercettazione

8. Quadro elettrico di gestione e

controllo elettropompa principale

9. Stacco elettropompa pilota

13

Wilo-SiFire-Easy-V

38 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

Wilo-SiFire Easy-V

UNI EN 12845

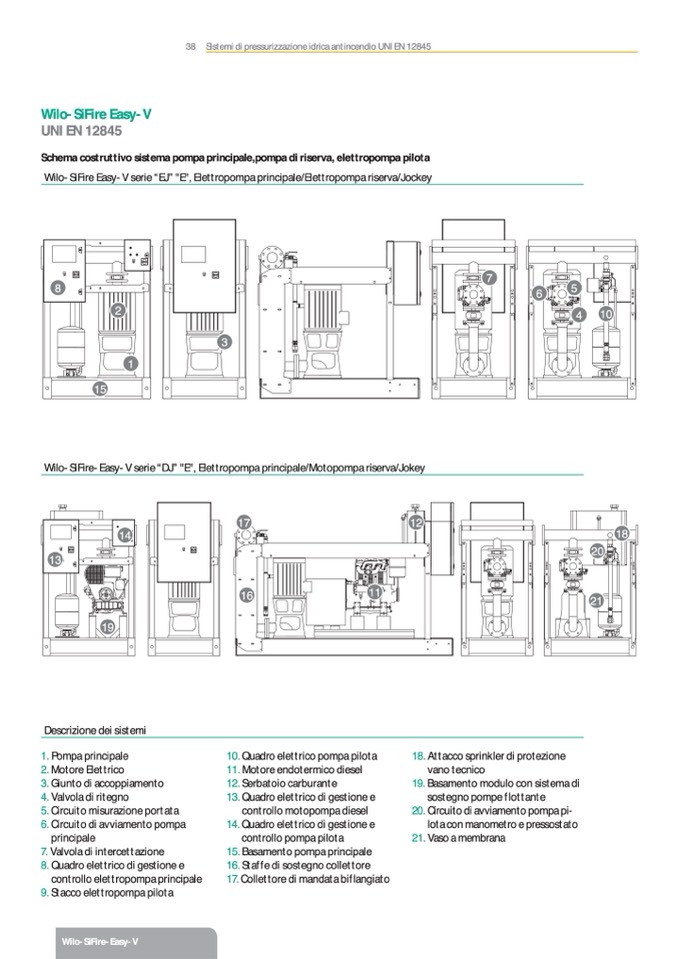

Schema costruttivo sistema pompa principale,pompa di riserva, elettropompa pilota

Wilo-SiFire Easy-V serie “EJ” "E", Elettropompa principale/Elettropompa riserva/Jockey

7

8

6

5

3

Wilo-SiFire-Easy-V serie “DJ” "E", Elettropompa principale/Motopompa riserva/Jokey

17

12

18

20

21

16

11

10. Quadro elettrico pompa pilota

11. Motore endotermico diesel

12. Serbatoio carburante

13. Quadro elettrico di gestione e

controllo motopompa diesel

14. Quadro elettrico di gestione e

controllo pompa pilota

15. Basamento pompa principale

16. Staffe di sostegno collettore

17. Collettore di mandata biflangiato

18. Attacco sprinkler di protezione

vano tecnico

19. Basamento modulo con sistema di

sostegno pompe flottante

20. Circuito di avviamento pompa pi-

lota con manometro e pressostato

21. Vaso a membrana
