Wilo-SiFire Easy-V

UNI EN 12845

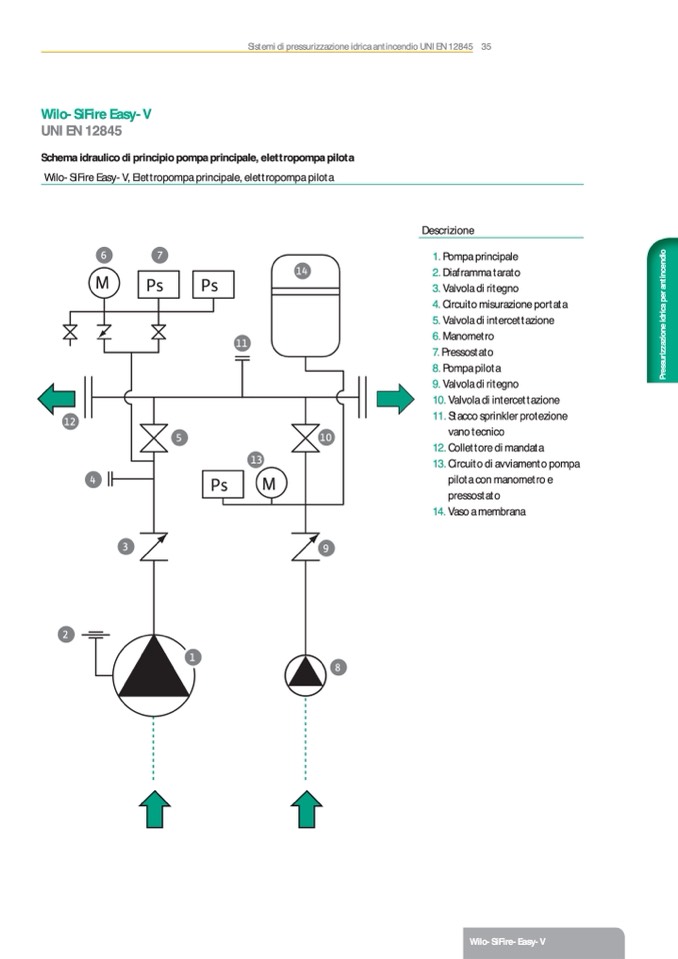

Schema idraulico di principio pompa principale, elettropompa pilota

Wilo-SiFire Easy-V, Elettropompa principale, elettropompa pilota

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 35

6

M

12

7

Descrizione

1. Pompa principale

2. Diaframma tarato

3. Valvola di ritegno

4. Circuito misurazione portata

5. Valvola di intercettazione

6. Manometro

7. Pressostato

8. Pompa pilota

9. Valvola di ritegno

10. Valvola di intercettazione

11. Stacco sprinkler protezione

vano tecnico

12. Collettore di mandata

13. Circuito di avviamento pompa

pilota con manometro e

pressostato

14. Vaso a membrana
