Wilo - SiFire Easy-V

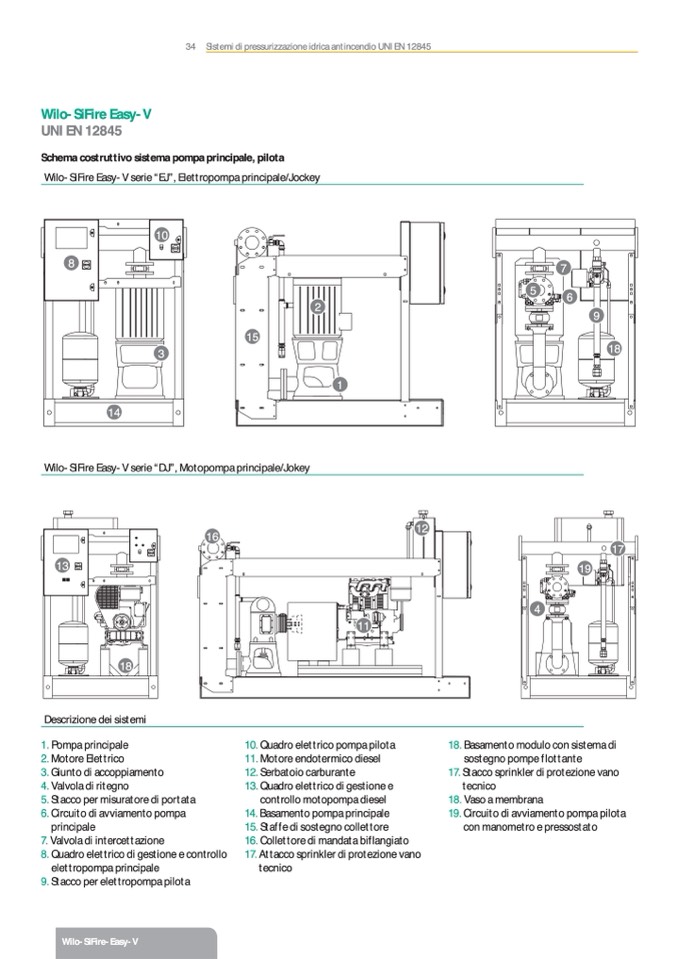

Schema costruttivo sistema pompa principale, pilota

Wilo-SiFire Easy-V serie “EJ”, Elettropompa principale/Jockey

Wilo-SiFire Easy-V serie “DJ”, Motopompa principale/Jokey

Descrizione dei sistemi

1. Pompa principale

2. Motore Elettrico

3. Giunto di accoppiamento

4. Valvola di ritegno

5. Stacco per misuratore di portata

6. Circuito di avviamento pompa

10. Quadro elettrico pompa pilota

11. Motore endotermico diesel

12. Serbatoio carburante

13. Quadro elettrico di gestione e

18. Basamento modulo con sistema di

sostegno pompe flottante

17. Stacco sprinkler di protezione vano

tecnico

18. Vaso a membrana

19. Circuito di avviamento pompa pilota

con manometro e pressostato

principale

7. Valvola di intercettazione

8. Quadro elettrico di gestione e controllo

elettropompa principale

9. Stacco per elettropompa pilota

controllo motopompa diesel

14. Basamento pompa principale

15. Staffe di sostegno collettore

16. Collettore di mandata biflangiato

17. Attacco sprinkler di protezione vano

tecnico

Wilo-SiFire-Easy-V

34 Sistemi di pressurizzazione idrica antincendio UNI EN 12845
