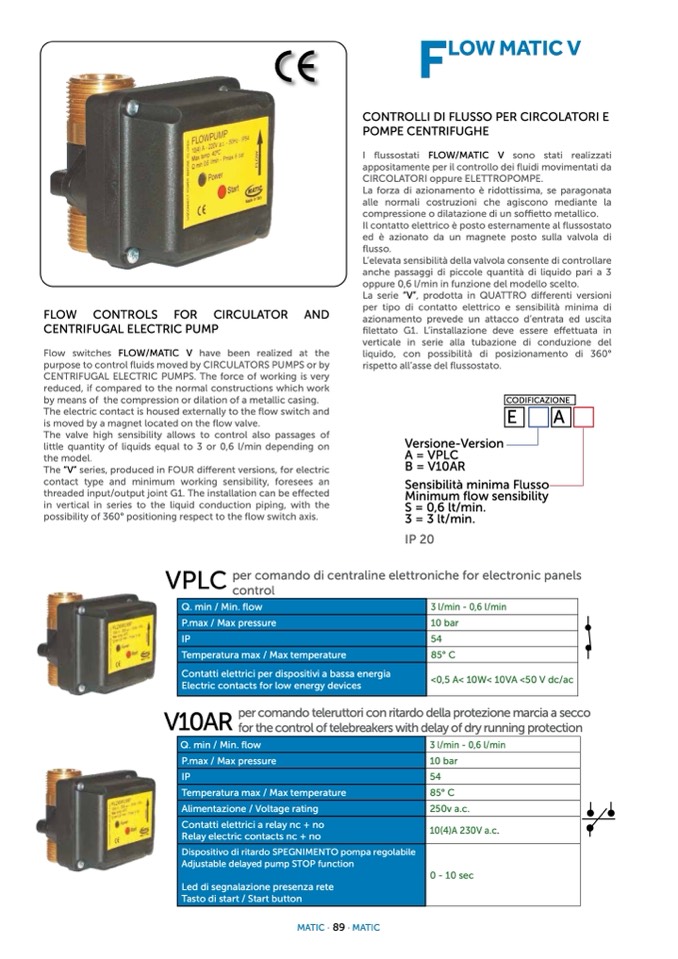

FLOW CONTROLS FOR CIRCULATOR AND
CENTRIFUGAL ELECTRIC PUMP
Flow switches FLOW/MATIC V have been realized at the
purpose to control fluids moved by CIRCULATORS PUMPS or by
CENTRIFUGAL ELECTRIC PUMPS. The force of working is very
reduced, if compared to the normal constructions which work
by means of the compression or dilation of a metallic casing.
The electric contact is housed externally to the flow switch and
is moved by a magnet located on the
flow valve.
The valve high sensibility allows to control also passages of
little quantity of liquids equal to 3 or 0,6 l/min depending on
the model.
The “V” series, produced in FOUR different versions, for electric
contact type and minimum working sensibility, foresees an
threaded input/output joint G1. The installation can be effected
in vertical in series to the liquid conduction piping, with the
possibility of 360° positioning respect to the flow switch axis.
F
LOW MATIC V
CONTROLLI DI FLUSSO PER CIRCOLATORI E
POMPE CENTRIFUGHE
I
flussostati FLOW/MATIC V sono stati realizzati
appositamente per il controllo dei fluidi movimentati da
CIRCOLATORI oppure ELETTROPOMPE.
La forza di azionamento
è ridottissima, se paragonata
alle normali costruzioni che agiscono mediante la
compressione o dilatazione di un so
ffietto metallico.
Il contatto elettrico
è posto esternamente al flussostato
ed
è azionato da un magnete posto sulla valvola di
flusso.
L’elevata sensibilità della valvola consente di controllare
anche passaggi di piccole quantit
à di liquido pari a 3
oppure 0,6 l/min in funzione del modello scelto.
La serie “V”, prodotta in QUATTRO di
fferenti versioni
per tipo di contatto elettrico e sensibilit
à minima di
azionamento prevede un attacco d’entrata ed uscita
filettato G1. L’installazione deve essere e
ffettuata in
verticale in serie alla tubazione di conduzione del
liquido, con possibilit
à di posizionamento di 360°
rispetto all’asse del
flussostato.
E
A
Versione-Version
A = VPLC
B = V10AR
Sensibilità minima Flusso
Minimum
flow sensibility
S = 0,6 lt/min.
3 = 3 lt/min.
IP 20
CODIFICAZIONE
VPLC
per comando di centraline elettroniche for electronic panels
control
V10AR
per comando teleruttori con ritardo della protezione marcia a secco
for the control of telebreakers with delay of dry running protection
Q. min / Min. flow
3 l/min - 0,6 l/min
P.max / Max pressure
10 bar
IP
54
Temperatura max / Max temperature
85° C
Contatti elettrici per dispositivi a bassa energia
Electric contacts for low energy devices
<0,5 A< 10W< 10VA <50 V dc/ac
Q. min / Min.
flow
3 l/min - 0,6 l/min
P.max / Max pressure
10 bar
IP
54
Temperatura max / Max temperature
85° C
Alimentazione / Voltage rating
250v a.c.
Contatti elettrici a relay nc + no
Relay electric contacts nc + no
10(4)A 230V a.c.
Dispositivo di ritardo SPEGNIMENTO pompa regolabile
Adjustable delayed pump STOP function
Led di segnalazione presenza rete
Tasto di start / Start button
0 - 10 sec
