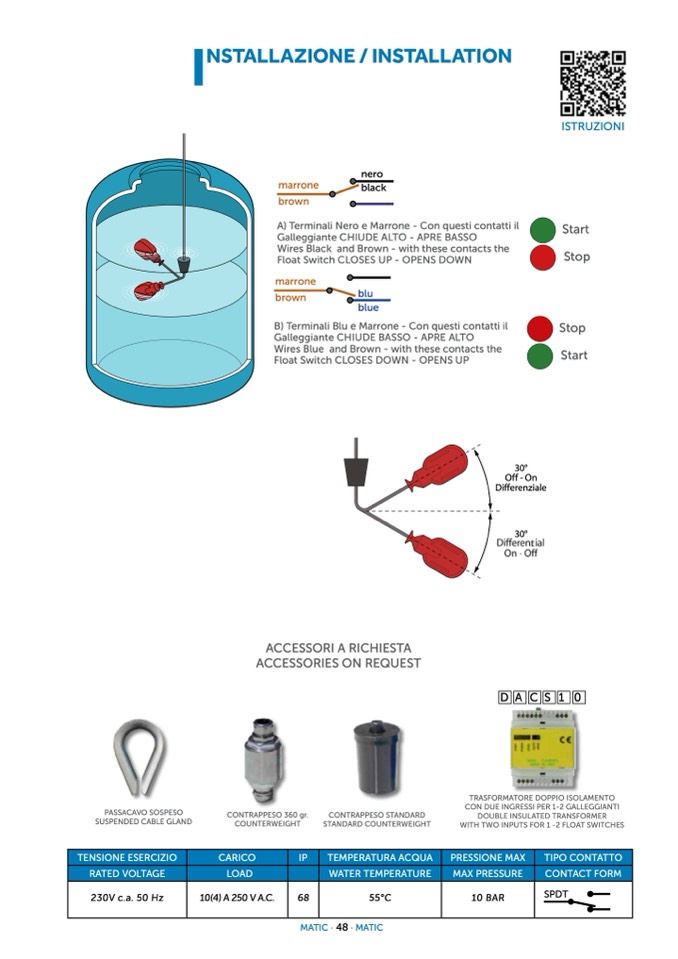

I

NSTALLAZIONE / INSTALLATION

marrone

brown

nero

black

ISTRUZIONI

Start

Stop

Stop

Start

A) Terminali Nero e Marrone - Con questi contatti il

Galleggiante CHIUDE ALTO - APRE BASSO

Wires Black and Brown - with these contacts the

Float Switch CLOSES UP - OPENS DOWN

marrone

brown

blu

blue

B) Terminali Blu e Marrone - Con questi contatti il

Galleggiante CHIUDE BASSO - APRE ALTO

Wires Blue and Brown - with these contacts the

Float Switch CLOSES DOWN - OPENS UP

30°

Off - On

Differenziale

30°

Differenzial

On - Off

PASSACAVO SOSPESO

SUSPENDED CABLE GLAND

CONTRAPPESO 360 gr.

COUNTERWEIGHT

CONTRAPPESO STANDARD

STANDARD COUNTERWEIGHT

DACS10

TRASFORMATORE DOPPIO ISOLAMENTO

CON DUE INGRESSI PER 1-2 GALLEGGIANTI

DOUBLE INSULATED TRANSFORMER

WITH TWO INPUTS FOR 1 -2 FLOAT SWITCHES

ACCESSORI A RICHIESTA

ACCESSORIES ON REQUEST

TENSIONE ESERCIZIO

CARICO

IP

TEMPERATURA ACQUA

PRESSIONE MAX

TIPO CONTATTO

RATED VOLTAGE

LOAD

WATER TEMPERATURE

MAX PRESSURE

CONTACT FORM

230V c.a. 50 Hz

10(4) A 250 V A.C.

68

55°C

10 BAR

SPDT

MATIC · 48 · MATIC
