CERTIFICATO

TÜV ATEX N° 553233X

SENZA MERCURIO

MERCURY FREE

(Brevettato)

(Paten

X

ted)

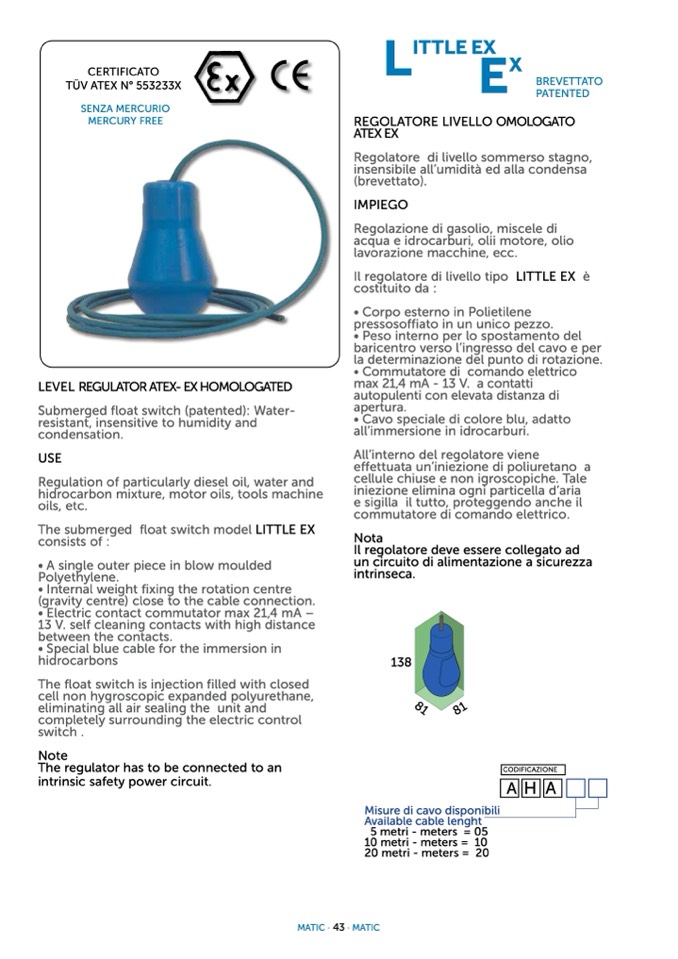

LEVEL REGULATOR ATEX- EX HOMOLOGATED

Submerged float switch (patented): Water-

resistant, insensitive to humidity and

condensation.

USE

Regulation of particularly diesel oil, water and

hidrocarbon mixture, motor oils, tools machine

oils, etc.

The submerged float switch model LITTLE EX

consists of :

• A single outer piece in blow moulded

Polyethylene.

• Internal weight fixing the rotation centre

(gravity centre) close to the cable connection.

• Electric contact commutator max 21,4 mA –

13 V. self cleaning contacts with high distance

between the contacts.

• Special blue cable for the immersion in

hidrocarbons

The float switch is injection filled with closed

cell non hygroscopic expanded polyurethane,

eliminating all air sealing the unit and

completely surrounding the electric control

switch .

Note

The regulator has to be connected to an

intrinsic safety power circuit.

138

MATIC · 43 · MATIC

L

ITTLE E

E

X

REGOLATORE LIVELLO OMOLOGATO

ATEX EX

Regolatore di livello sommerso stagno,

insensibile all’umidità ed alla condensa

(brevettato).

IMPIEGO

Regolazione di gasolio, miscele di

acqua e idrocarburi, olii motore, olio

lavorazione macchine, ecc.

Il regolatore di livello tipo LITTLE EX

è

costituito da :

• Corpo esterno in Polietilene

pressosoffiato in un unico pezzo.

• Peso interno per lo spostamento del

baricentro verso l’ingresso del cavo e per

la determinazione del punto di rotazione.

• Commutatore di comando elettrico

max 21,4 mA - 13 V. a contatti

autopulenti con elevata distanza di

apertura.

• Cavo speciale di colore blu, adatto

all’immersione in idrocarburi.

All’interno del regolatore viene

effettuata un’iniezione di poliuretano a

cellule chiuse e non igroscopiche. Tale

iniezione elimina ogni particella d’aria

e sigilla il tutto, proteggendo anche il

commutatore di comando elettrico.

Nota

Il regolatore deve essere collegato ad

un circuito di alimentazione a sicurezza

intrinseca.

AHA

BREVETTATO

PATENTED

8

1

8

1

CODIFICAZIONE

Misure di cavo disponibili

Available cable lenght

5 metri - meters = 05

10 metri - meters = 10

20 metri - meters = 20
