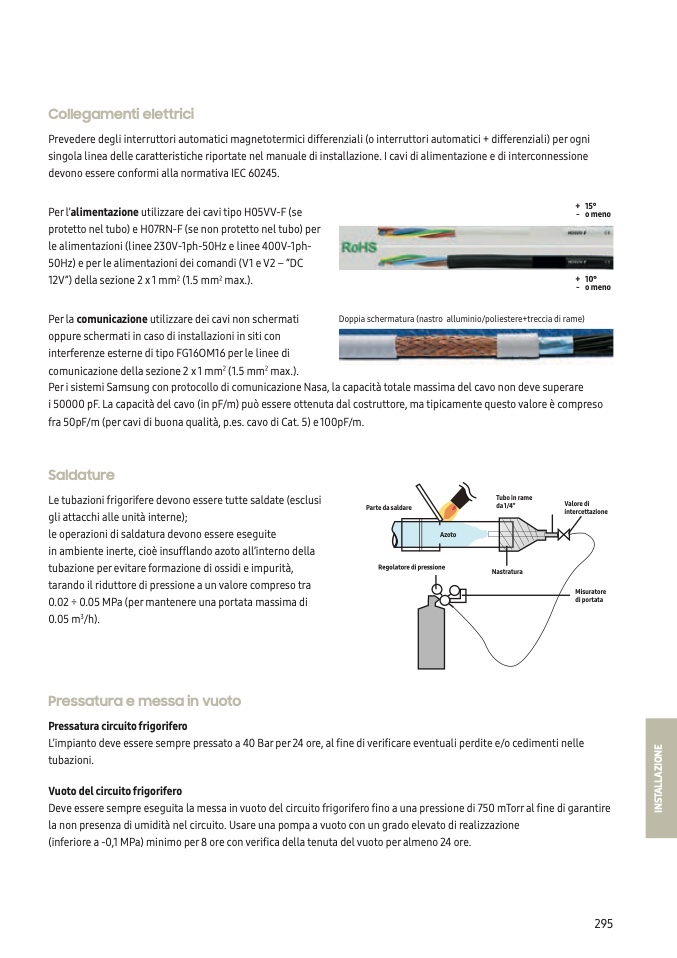

Collegamenti elettrici
Prevedere degli interruttori automatici magnetotermici differenziali (o interruttori automatici + differenziali) per ogni
singola linea delle caratteristiche riportate nel manuale di installazione. I cavi di alimentazione e di interconnessione
devono essere conformi alla normativa IEC 60245.
+ 15°
- o meno
+ 10°
- o meno
Per la comunicazione utilizzare dei cavi non schermati
oppure schermati in caso di installazioni in siti con
interferenze esterne di tipo FG16OM16 per le linee di
comunicazione della sezione 2 x 1 mm
2
(1.5 mm
2
max.).
Per i sistemi Samsung con protocollo di comunicazione Nasa, la capacità totale massima del cavo non deve superare
i 50000 pF. La capacità del cavo (in pF/m) può essere ottenuta dal costruttore, ma tipicamente questo valore è compreso
fra 50pF/m (per cavi di buona qualità, p.es. cavo di Cat. 5) e 100pF/m.
Per l’alimentazione utilizzare dei cavi tipo H05VV-F (se
protetto nel tubo) e H07RN-F (se non protetto nel tubo) per
le alimentazioni (linee 230V-1ph-50Hz e linee 400V-1ph-
50Hz) e per le alimentazioni dei comandi (V1 e V2 – “DC
12V”) della sezione 2 x 1 mm
2
(1.5 mm
2
max.).
Saldature
Le tubazioni frigorifere devono essere tutte saldate (esclusi
gli attacchi alle unità interne);
le operazioni di saldatura devono essere eseguite
in ambiente inerte, cio insufando azoto all’interno della
tubazione per evitare formazione di ossidi e impurità,
tarando il riduttore di pressione a un valore compreso tra
0.02 ÷ 0.05 MPa (per mantenere una portata massima di
0.05 m
3
/h).
Pressatura e messa in vuoto
Pressatura circuito frigorifero
Parte da saldare
Azoto
Regolatore di pressione
Tubo in rame
da 1/4”
Nastratura
Valore di
intercettazione
Misuratore
di portata
’impianto deve essere sempre pressato a 0 ar per ore, al fine di verificare eventuali perdite eo cedimenti nelle
tubazioni.
Vuoto del circuito frigorifero
eve essere sempre eseguita la messa in vuoto del circuito frigorifero
fino a una pressione di 0 morr al fine di garantire
la non presenza di umidità nel circuito. Usare una pompa a vuoto con un grado elevato di realizzazione
inferiore a -0,1 a minimo per ore con verifica della tenuta del vuoto per almeno ore.
Doppia schermatura (nastro alluminio/poliestere+treccia di rame)
