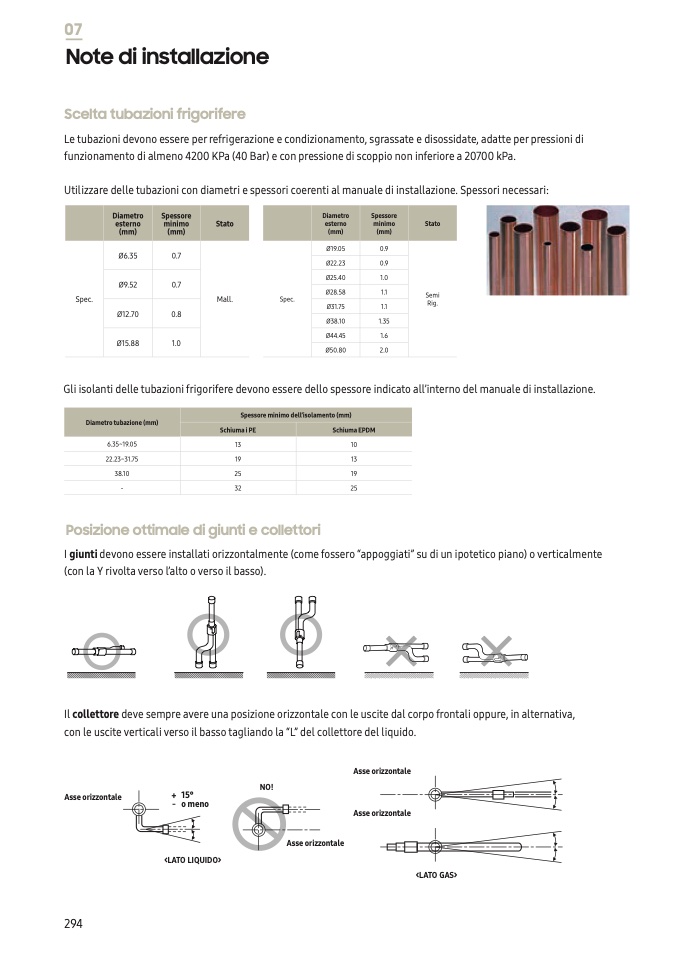

07

Note di installazione

Scelta tubazioni frigorifere

Le tubazioni devono essere per refrigerazione e condizionamento, sgrassate e disossidate, adatte per pressioni di

funzionamento di almeno 4200 KPa (40 Bar) e con pressione di scoppio non inferiore a 20700 kPa.

Utilizzare delle tubazioni con diametri e spessori coerenti al manuale di installazione. Spessori necessari:

Diametro

esterno

(mm)

Spessore

minimo

(mm)

Stato

Diametro

esterno

(mm)

Spessore

minimo

(mm)

Stato

Ø6.35

0.7

Ø9.52

0.7

Spec.

Mall.

Spec.

Ø19.05

0.9

Ø22.23

0.9

Ø25.40

1.0

Ø28.58

1.1

Ø31.75

1.1

Ø38.10

1.35

Ø44.45

1.6

Ø50.80

2.0

Semi

Rig.

Ø12.70

0.8

Ø15.88

1.0

Gli isolanti delle tubazioni frigorifere devono essere dello spessore indicato all’interno del manuale di installazione.

Diametro tubazione (mm)

Spessore minimo dell’isolamento (mm)

Schiuma i PE

Schiuma EPDM

6.35~19.05

22.23~31.75

38.10

13

10

19

13

25

19

-

32

25

Posizione ottimale di giunti e collettori

I giunti devono essere installati orizzontalmente (come fossero “appoggiati” su di un ipotetico piano) o verticalmente

(con la Y rivolta verso l’alto o verso il basso).

Il collettore deve sempre avere una posizione orizzontale con le uscite dal corpo frontali oppure, in alternativa,

con le uscite verticali verso il basso tagliando la “L” del collettore del liquido.

Asse orizzontale

Asse orizzontale

Asse orizzontale

Asse orizzontale

+ 15°

- o meno

<LATO LIQUIDO>

NO!

294
