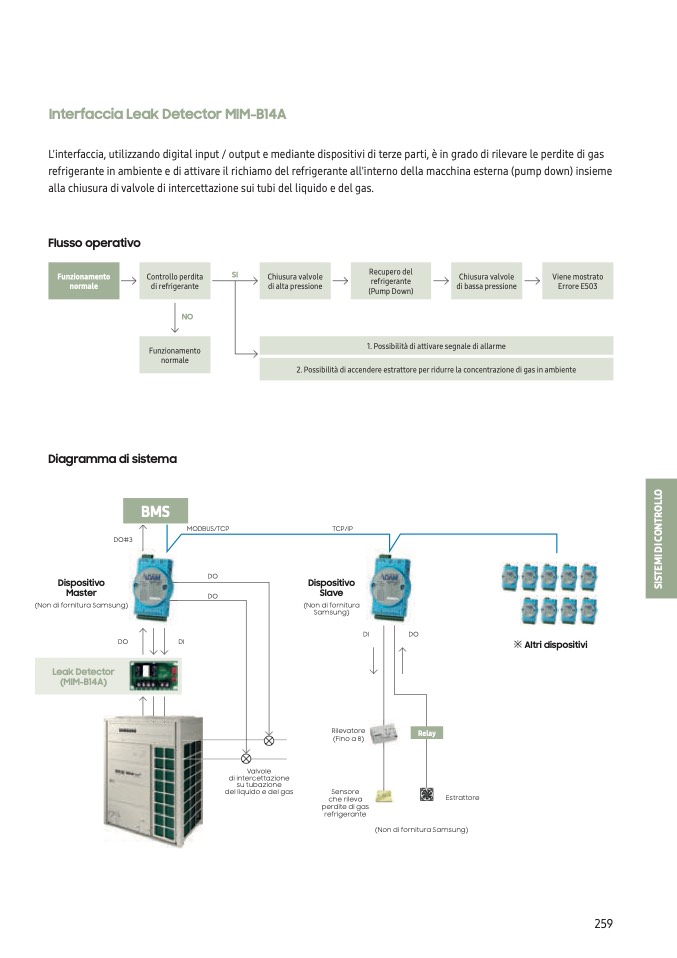

Interfaccia Leak Detector MIM-B14A
L'interfaccia, utilizzando digital input / output e mediante dispositivi di terze parti, è in grado di rilevare le perdite di gas
refrigerante in ambiente e di attivare il richiamo del refrigerante all'interno della macchina esterna (pump down) insieme
alla chiusura di valvole di intercettazione sui tubi del liquido e del gas.
Flusso operativo
Diagramma di sistema
DO#3
Dispositivo
Master
(Non di fornitura Samsung)
DO
MODBUS/TCP
TCP/IP
Dispositivo
Slave
(Non di fornitura
Samsung)
DI
DI
DO
SI
NO
DO
DO
Valvole
di intercettazione
su tubazione
del liquido e del gas
Rilevatore
(Fino a 8)
Sensore
che rileva
perdite di gas
refrigerante
Relay
Estrattore
(Non di fornitura Samsung)
Altri dispositivi
259
Funzionamento
normale
Controllo perdita
di refrigerante
Chiusura valvole
di alta pressione
1. Possibilità di attivare segnale di allarme
2. Possibilità di accendere estrattore per ridurre la concentrazione di gas in ambiente
Recupero del
refrigerante
(Pump Down)
Chiusura valvole
di bassa pressione
Viene mostrato
Errore E503
Funzionamento
normale
S
I
S
T
E
M
I
D
I
C
O
N
T
R
O
L
L
O
BMS
Leak Detector
(MIM-B14A)
