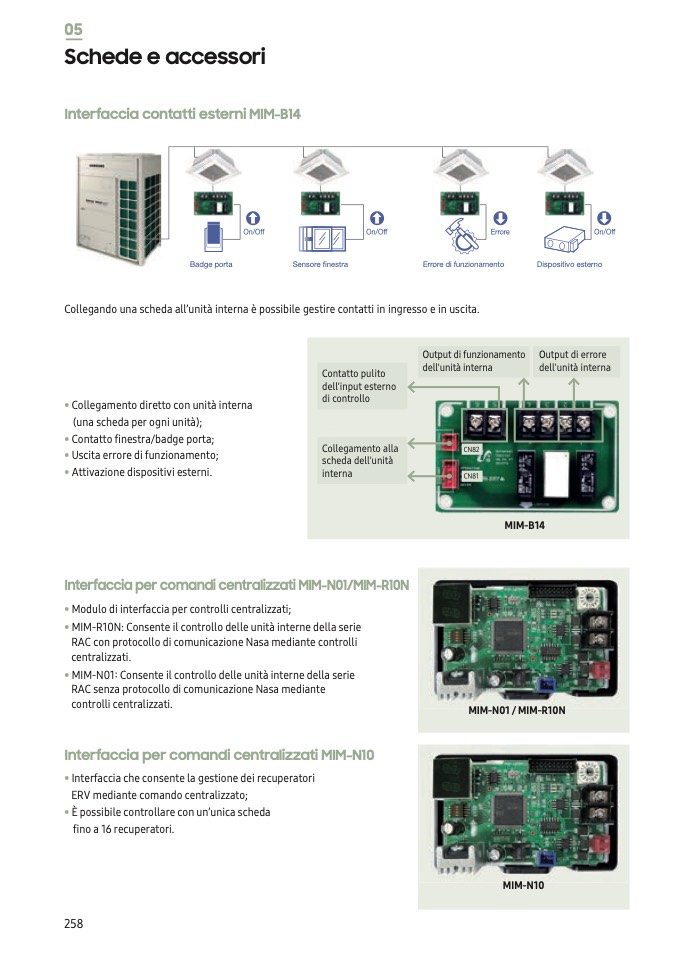

05

Schede e accessori

Interfaccia contatti esterni MIM-B14

On/Off

On/Off

Errore

On/Off

Errore di funzionamento

Dispositivo esterno

Badge porta

Sensore finestra

Collegando una scheda all’unità interna è possibile gestire contatti in ingresso e in uscita.

• Collegamento diretto con unit

à interna

(una scheda per ogni unità);

• ontatto finestrabadge porta

• Uscita errore di funzionamento;

• Attivazione dispositivi esterni.

Interfaccia per comandi centralizzati MIM-N01/MIM-R10N

• Modulo di interfaccia per controlli centralizzati;

• MIM-R10N: Consente il controllo delle unità interne della serie

RAC con protocollo di comunicazione Nasa mediante controlli

centralizzati.

• I-01: onsente il controllo delle unit interne della serie

RAC senza protocollo di comunicazione Nasa mediante

controlli centralizzati.

Interfaccia per comandi centralizzati MIM-N10

• Interfaccia che consente la gestione dei recuperatori

ERV mediante comando centralizzato;

• È possibile controllare con un’unica scheda

fino a 1 recuperatori.

Contatto pulito

dell'input esterno

di controllo

Output di funzionamento

dell'unità interna

Output di errore

dell'unità interna

Collegamento alla

scheda dell'unità

interna

CN82

CN81

MIM-B14

MIM-N01 / MIM-R10N

MIM-N10

258
