Cod. F2
Allacciamento
standard
Cod. F8
TESI FIT

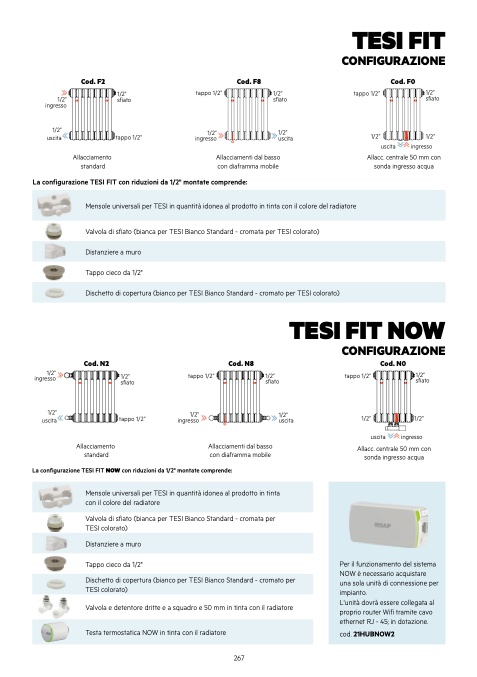

CONFIGURAZIONE
Cod. F0
tappo 1/2”
1/2”
sfiato
1/2”
1/2”
1/2”
ingresso
1/2”
uscita
1/2”
sfiato
tappo 1/2”
tappo 1/2”
1/2”
ingresso
1/2”
sfiato
1/2”
uscita
La configurazione TESI FIT con riduzioni da 1/2" montate comprende:
Valvola di sfiato (bianca per TESI Bianco Standard - cromata per TESI colorato)
Tappo cieco da 1/2"
Allacciamenti dal basso
con diaframma mobile
Allacc. centrale 50 mm con
sonda ingresso acqua
uscita
ingresso
Mensole universali per TESI in quantità idonea al prodotto in tinta con il colore del radiatore
Distanziere a muro
Dischetto di copertura (bianco per TESI Bianco Standard - cromato per TESI colorato)
1/2”
ingresso
1/2”
uscita
1/2”
sfiato
tappo 1/2”
tappo 1/2”
1/2”
sfiato
Cod. N2
Allacciamento
standard
Cod. N8
TESI FIT NOW
CONFIGURAZIONE
Cod. N0
tappo 1/2”
1/2”
sfiato
1/2”
1/2”
uscita
ingresso
Allacc. centrale 50 mm con
sonda ingresso acqua
La configurazione TESI FIT NOW con riduzioni da 1/2" montate comprende:
Valvola di sfiato (bianca per TESI Bianco Standard - cromata per
TESI colorato)
Tappo cieco da 1/2"
1/2”
ingresso
1/2”
uscita
Allacciamenti dal basso
con diaframma mobile
Mensole universali per TESI in quantità idonea al prodotto in tinta
con il colore del radiatore
Per il funzionamento del sistema
NOW è necessario acquistare
una sola unità di connessione per
impianto.
L'unità dovrà essere collegata al
proprio router Wifi tramite cavo
ethernet RJ - 45; in dotazione.
cod. 21HUBNOW2
Distanziere a muro
Dischetto di copertura (bianco per TESI Bianco Standard - cromato per
TESI colorato)
Valvola e detentore dritte e a squadro e 50 mm in tinta con il radiatore
Testa termostatica NOW in tinta con il radiatore
267
