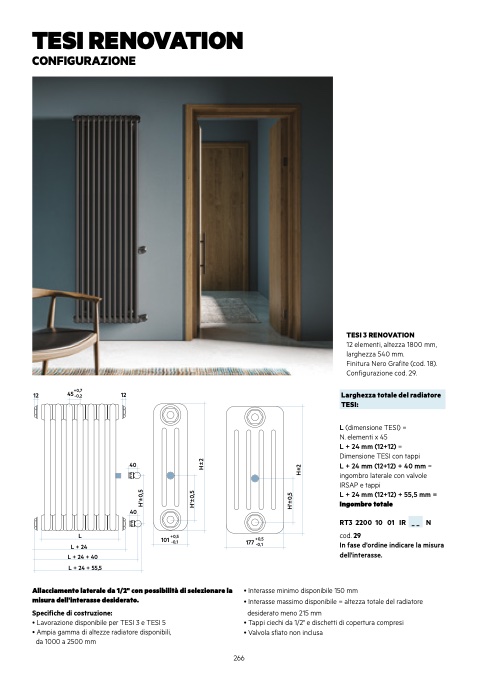

TESI RENOVATION

CONFIGURAZIONE

45

+0,7

12

-0,2

12

TESI 3 RENOVATION

12 elementi, altezza 1800 mm,

larghezza 540 mm.

Finitura Nero Grafite (cod. 18).

Configurazione cod. 29.

L (dimensione TESI) =

N. elementi x 45

L + 24 mm (12+12) =

Dimensione TESI con tappi

L + 24 mm (12+12) + 40 mm =

ingombro laterale con valvole

IRSAP e tappi

L + 24 mm (12+12) + 55,5 mm =

Ingombro totale

__

da 1000 a 2500 mm

L

L + 24

L + 24 + 40

101

+0,5

-0,1

+0,5

177

-0,1

cod. 29

In fase d'ordine indicare la misura

dell'interasse.

40

40

Allacciamento laterale da 1/2" con possibilità di selezionare la

misura dell'interasse desiderato.

Specifiche di costruzione:

• Lavorazione disponibile per TESI 3 e TESI 5

• Ampia gamma di altezze radiatore disponibili,

• Interasse minimo disponibile 150 mm

• Interasse massimo disponibile = altezza totale del radiatore

desiderato meno 215 mm

• Tappi ciechi da 1/2" e dischetti di copertura compresi

• Valvola sfiato non inclusa

266

Larghezza totale del radiatore

TESI:

H

'

±

0

,

5

H

'

±

0

,

5

H

±

2

H

'

±

0

,

5

H

±

2

RT3

2200

10

01

IR

N

L + 24 + 55,5
