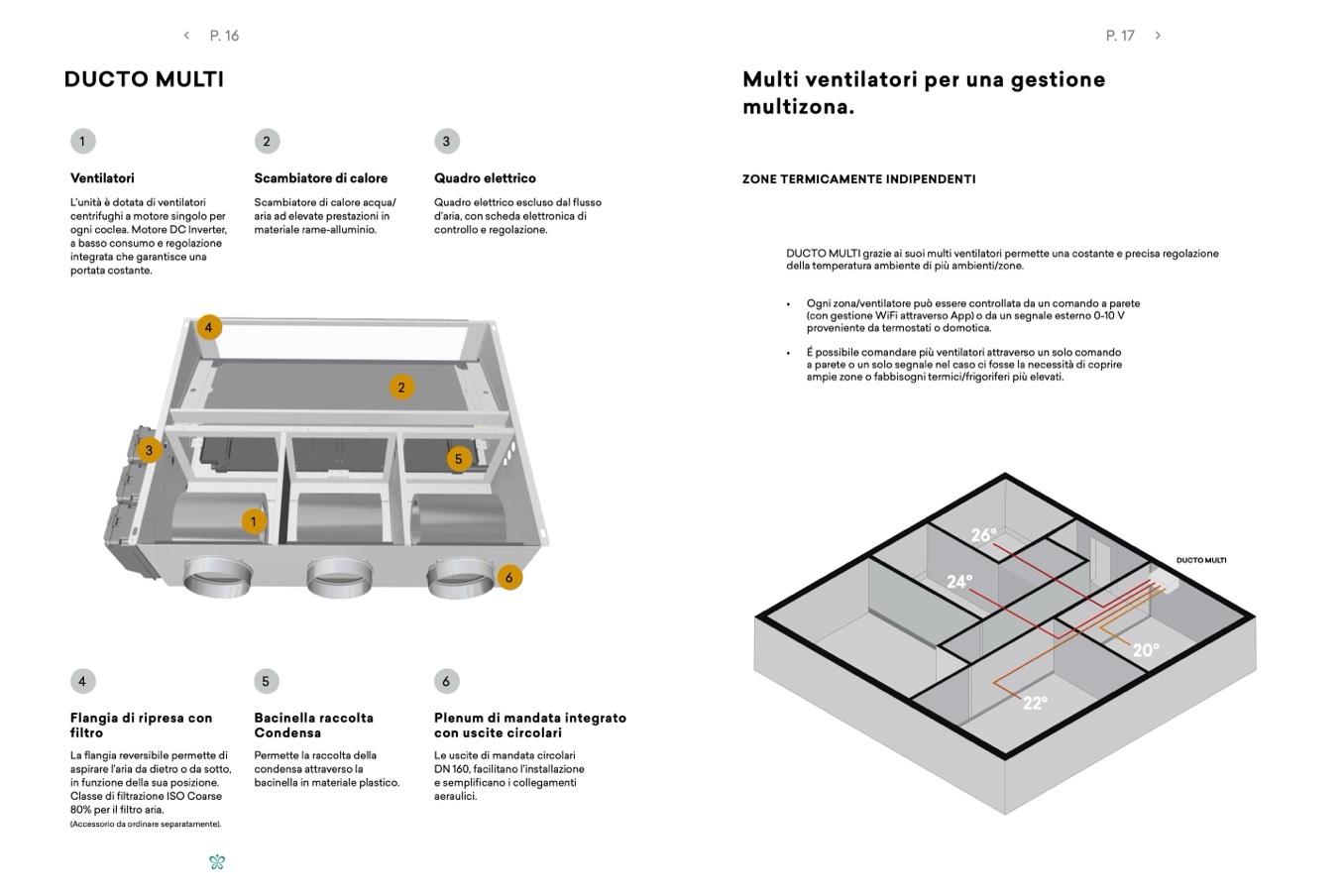

DUCTO MULTI
1
2
3
Multi ventilatori per una gestione
multizona.
ZONE TERMICAMENTE INDIPENDENTI
DUCTO MULTI grazie ai suoi multi ventilatori permette una costante e precisa regolazione
della temperatura ambiente di più ambienti/zone.
Ventilatori
L’unità è dotata di ventilatori
centrifughi a motore singolo per
ogni coclea. Motore DC Inverter,
a basso consumo e regolazione
integrata che garantisce una
portata costante.
4
3
Scambiatore di calore
Scambiatore di calore acqua/
aria ad elevate prestazioni in
materiale rame-alluminio.
Quadro elettrico
Quadro elettrico escluso dal flusso
d’aria, con scheda elettronica di
controllo e regolazione.
2
• Ogni zona/ventilatore può essere controllata da un comando a parete
(con gestione WiFi attraverso App) o da un segnale esterno 0-10 V
proveniente da termostati o domotica.
• É possibile comandare più ventilatori attraverso un solo comando
a parete o un solo segnale nel caso ci fosse la necessità di coprire
ampie zone o fabbisogni termici/frigoriferi più elevati.
26°
24°
1
5
6
DUCTO MULTI
4
5
6
20°
22°
Flangia di ripresa con
filtro
La flangia reversibile permette di
aspirare l’aria da dietro o da sotto,
in funzione della sua posizione.
Classe di filtrazione ISO Coarse
80% per il filtro aria.
(Accessorio da ordinare separatamente).
Bacinella raccolta
Condensa
Permette la raccolta della
condensa attraverso la
bacinella in materiale plastico.
Plenum di mandata integrato
con uscite circolari
Le uscite di mandata circolari
DN 160, facilitano l’installazione
e semplificano i collegamenti
aeraulici.
