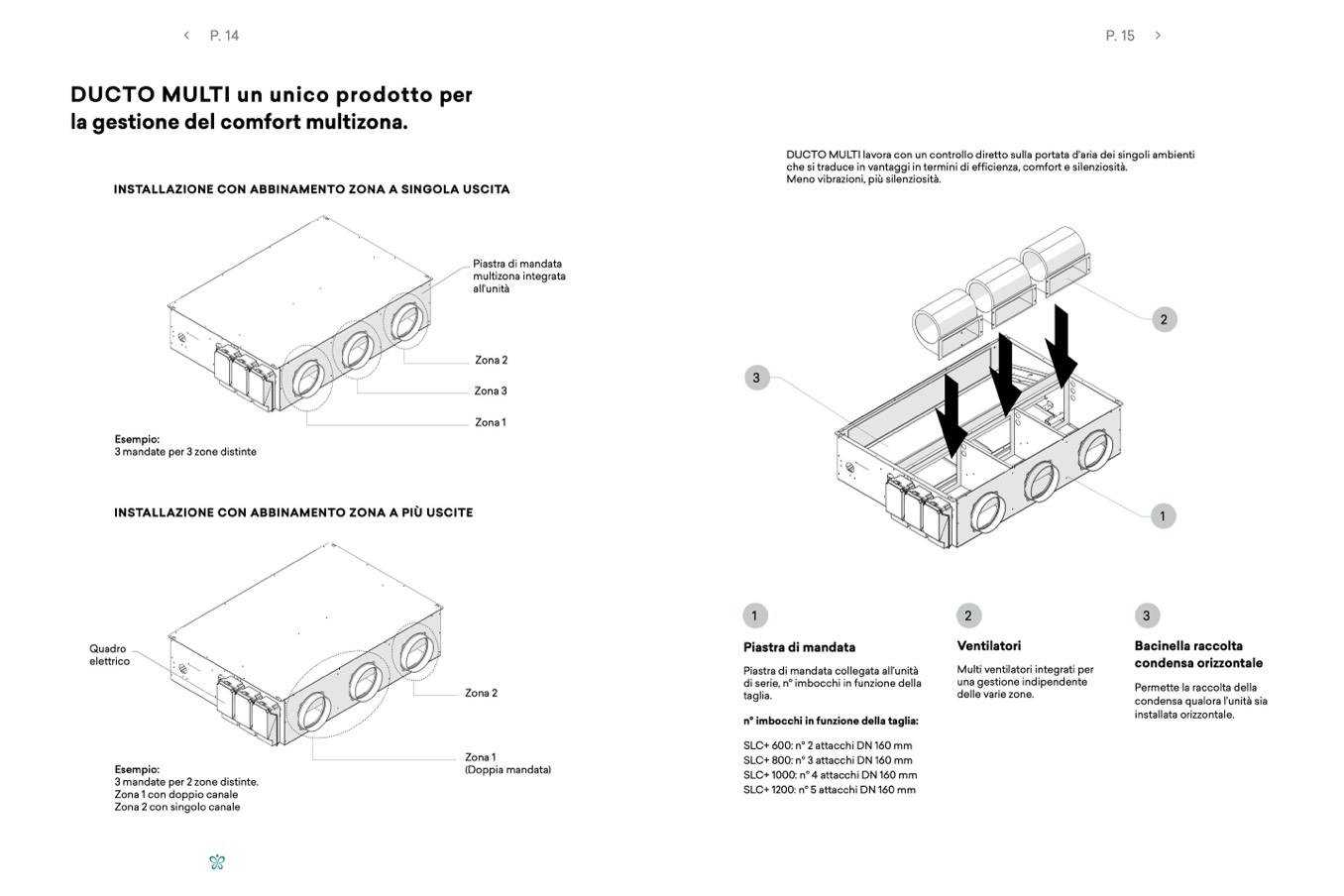

DUCTO MULTI un unico prodotto per
la gestione del comfort multizona.
INSTALLAZIONE CON ABBINAMENTO ZONA A SINGOLA USCITA
DUCTO MULTI lavora con un controllo diretto sulla portata d’aria dei singoli ambienti
che si traduce in vantaggi in termini di efficienza, comfort e silenziosità.
Meno vibrazioni, più silenziosità.
2
Esempio:
3 mandate per 3 zone distinte
INSTALLAZIONE CON ABBINAMENTO ZONA A PI
Ù USCITE
1
Quadro
elettrico
Esempio:
3 mandate per 2 zone distinte.
Zona 1 con doppio canale
Zona 2 con singolo canale
Zo
Z
n
o
a
n
2
a2
Zo
Z
n
o
a
n
1
a1
Piastra di mandata
Piastra di mandata collegata all’unità
di serie, n° imbocchi in funzione della
taglia.
n° imbocchi in funzione della taglia:
SLC+ 600: n° 2 attacchi DN 160 mm
SLC+ 800: n° 3 attacchi DN 160 mm
SLC+ 1000: n° 4 attacchi DN 160 mm
SLC+ 1200: n° 5 attacchi DN 160 mm
Ventilatori
Multi ventilatori integrati per
una gestione indipendente
delle varie zone.
Bacinella raccolta
condensa orizzontale
Permette la raccolta della
condensa qualora l’unità sia
installata orizzontale.
Piastra di mandata
multizona integrata
all’unità
