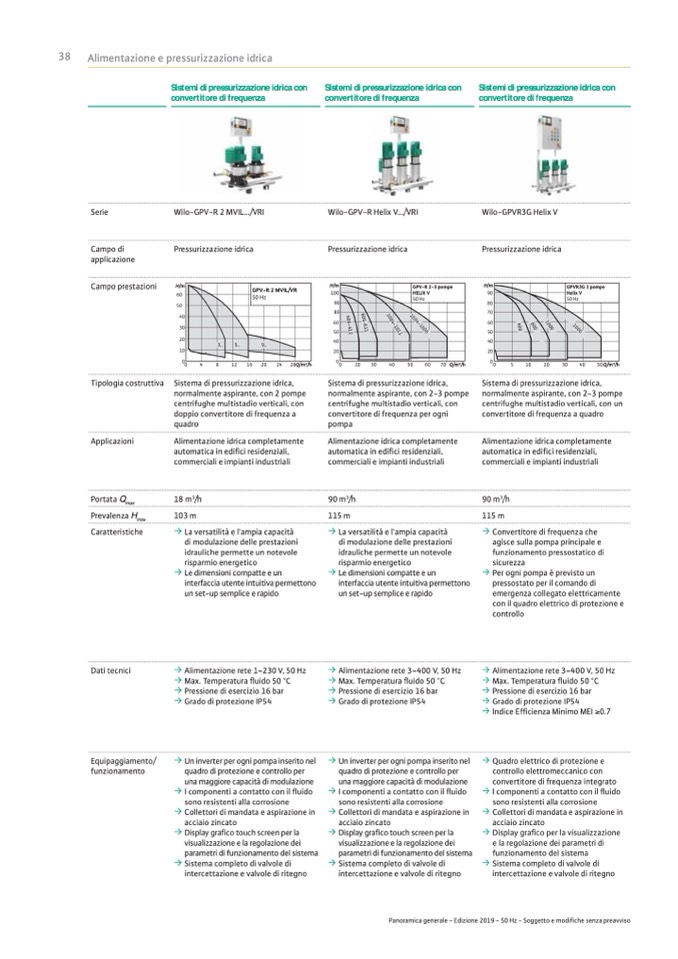

Alimentazione e pressurizzazione idrica
Sistemi di pressurizzazione idrica con
convertitore di frequenza
Sistemi di pressurizzazione idrica con
convertitore di frequenza
Sistemi di pressurizzazione idrica con
convertitore di frequenza
Wilo-GPVR3G Helix V
Serie
Campo di
applicazione
Campo prestazioni
Tipologia costruttiva
Applicazioni
Portata Q
max
Prevalenza H
max
Caratteristiche
Dati tecnici
Equipaggiamento/
funzionamento
18 m
3
/h
103 m
90 m
3
/h
115 m
Sistema di pressurizzazione idrica,
normalmente aspirante, con 2-3 pompe
centrifughe multistadio verticali, con un
convertitore di frequenza a quadro
Alimentazione idrica completamente
automatica in edi�ci residenziali,
commerciali e impianti industriali
90 m
3
/h
115 m
� Convertitore di frequenza che
agisce sulla pompa principale e
funzionamento pressostatico di
sicurezza
� Per ogni pompa è previsto un
pressostato per il comando di
emergenza collegato elettricamente
con il quadro elettrico di protezione e
controllo
� Alimentazione rete 3~400 V, 50 Hz
� Max. Temperatura �uido 50 °C
� Pressione di esercizio 16 bar
� Grado di protezione IP54
� Indice Ef�cienza Minimo MEI �0.7
� Quadro elettrico di protezione e
controllo elettromeccanico con
convertitore di frequenza integrato
� I componenti a contatto con il �uido
sono resistenti alla corrosione
� Collettori di mandata e aspirazione in
acciaio zincato
� Display gra�co per la visualizzazione
e la regolazione dei parametri di
funzionamento del sistema
� Sistema completo di valvole di
intercettazione e valvole di ritegno
Wilo-GPV-R 2 MVIL.../VRI
Wilo-GPV-R Helix V.../VRI
Pressurizzazione idrica
H/m
90
80
70
60
50
40
20
0
0
5
10
20
30
40
50Q/m3/h
GPVR3G 2 pompe
Helix V
50 Hz
Pressurizzazione idrica
Pressurizzazione idrica
H/m
60
50
40
30
20
10
0
0
4
8
12
16
20
24
28Q/m3/h
3..
5..
GPV-R 2 MVIL/VR
50 Hz
H/m
100
90
80
60
50
40
20
0
0
20
30
40
50
60
70 Q/m3/h
GPV-R 2-3 pompe
HELIX V
50 Hz
9..
Sistema di pressurizzazione idrica,
normalmente aspirante, con 2 pompe
centrifughe multistadio verticali, con
doppio convertitore di frequenza a
quadro
Sistema di pressurizzazione idrica,
normalmente aspirante, con 2-3 pompe
centrifughe multistadio verticali, con
convertitore di frequenza per ogni
pompa
Alimentazione idrica completamente
automatica in edi�ci residenziali,
commerciali e impianti industriali
Alimentazione idrica completamente
automatica in edi�ci residenziali,
commerciali e impianti industriali
� La versatilità e l'ampia capacità
di modulazione delle prestazioni
idrauliche permette un notevole
risparmio energetico
� Le dimensioni compatte e un
interfaccia utente intuitiva permettono
un set-up semplice e rapido
� La versatilità e l'ampia capacità
di modulazione delle prestazioni
idrauliche permette un notevole
risparmio energetico
� Le dimensioni compatte e un
interfaccia utente intuitiva permettono
un set-up semplice e rapido
� Alimentazione rete 1~230 V, 50 Hz
� Max. Temperatura �uido 50 °C
� Pressione di esercizio 16 bar
� Grado di protezione IP54
� Alimentazione rete 3~400 V, 50 Hz
� Max. Temperatura �uido 50 °C
� Pressione di esercizio 16 bar
� Grado di protezione IP54
� Un inverter per ogni pompa inserito nel
quadro di protezione e controllo per
una maggiore capacità di modulazione
� I componenti a contatto con il �uido
sono resistenti alla corrosione
� Collettori di mandata e aspirazione in
acciaio zincato
� Display gra�co touch screen per la
visualizzazione e la regolazione dei
parametri di funzionamento del sistema
� Sistema completo di valvole di
intercettazione e valvole di ritegno
� Un inverter per ogni pompa inserito nel
quadro di protezione e controllo per
una maggiore capacità di modulazione
� I componenti a contatto con il �uido
sono resistenti alla corrosione
� Collettori di mandata e aspirazione in
acciaio zincato
� Display gra�co touch screen per la
visualizzazione e la regolazione dei
parametri di funzionamento del sistema
� Sistema completo di valvole di
intercettazione e valvole di ritegno
Panoramica generale - Edizione 2019 - 50 Hz - Soggetto e modifiche senza preavviso
