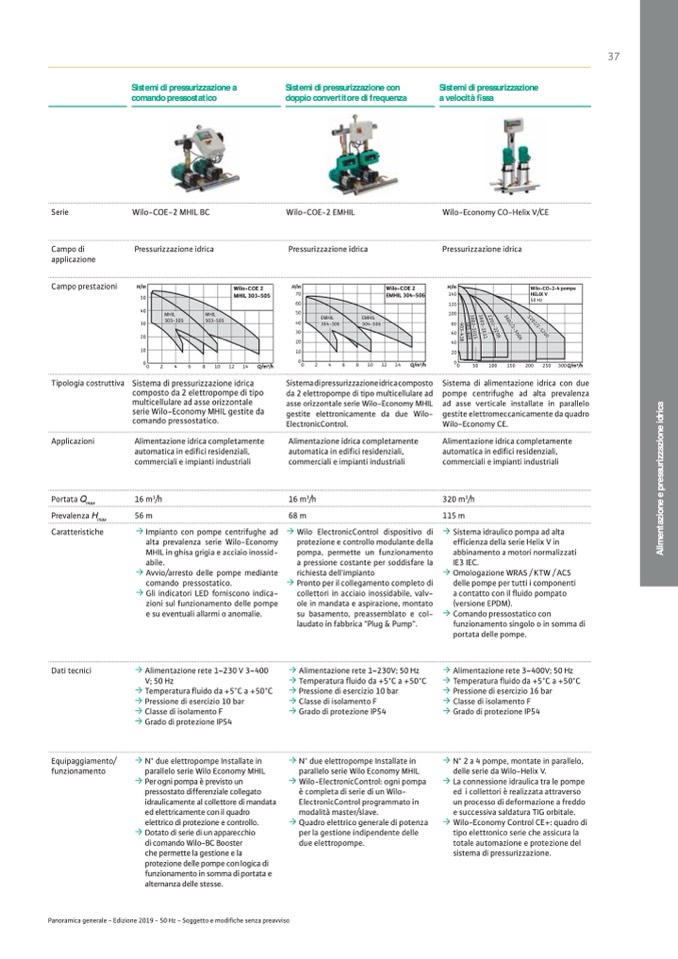

Campo prestazioni

37

Sistemi di pressurizzazione a

comando pressostatico

Sistemi di pressurizzazione con

doppio convertitore di frequenza

Sistemi di pressurizzazione

a velocità �ssa

Pressurizzazione idrica

Serie

Wilo-COE-2 MHIL BC

Wilo-COE-2 EMHIL

Wilo-Economy CO-Helix V/CE

Campo di

applicazione

Pressurizzazione idrica

Pressurizzazione idrica

Wilo-COE 2

EMHI L 304

-506

EMHIL

EMHIL

304- 306

504- 506

Wilo

MHIL

-COE

303-

2

505

MHIL

303-305

MHIL

503-505

H/m

50

40

30

20

10

0

0

2

4

6

8

10

12

14

Q/m3/h

H/m

70

60

50

40

30

20

10

0

0

2

4

6

8

10

12

14

Q/m3/h

H/m

140

120

100

80

60

40

20

0

0

50

100

150

200

250

300Q/m3/h

Wilo-CO-2-4 pompe

HELIX V

50 Hz

Tipologia costruttiva

Sistema di pressurizzazione idrica

composto da 2 elettropompe di tipo

multicellulare ad asse orizzontale

serie Wilo-Economy MHIL gestite da

comando pressostatico.

Sistemadipressurizzazioneidricacomposto

da 2 elettropompe di tipo multicellulare ad

asse orizzontale serie Wilo-Economy MHIL

gestite elettronicamente da due Wilo-

ElectronicControl.

Sistema di alimentazione idrica con due

pompe centrifughe ad alta prevalenza

ad asse verticale installate in parallelo

gestite elettromeccanicamente da quadro

Wilo-Economy CE.

Applicazioni

Alimentazione idrica completamente

automatica in edi�ci residenziali,

commerciali e impianti industriali

Alimentazione idrica completamente

automatica in edi�ci residenziali,

commerciali e impianti industriali

Portata Q

max

16 m

3

/h

56 m

16 m

3

/h

68 m

Alimentazione idrica completamente

automatica in edi�ci residenziali,

commerciali e impianti industriali

320 m

3

/h

115 m

Prevalenza H

max

Caratteristiche

� Impianto con pompe centrifughe ad

alta prevalenza serie Wilo-Economy

MHIL in ghisa grigia e acciaio inossid-

abile.

� Avvio/arresto delle pompe mediante

comando pressostatico.

� Gli indicatori LED forniscono indica-

zioni sul funzionamento delle pompe

e su eventuali allarmi o anomalie.

�Wilo ElectronicControl dispositivo di

protezione e controllo modulante della

pompa, permette un funzionamento

a pressione costante per soddisfare la

richiesta dell'impianto

� Pronto per il collegamento completo di

collettori in acciaio inossidabile, valv-

ole in mandata e aspirazione, montato

su basamento, preassemblato e col-

laudato in fabbrica "Plug & Pump".

� Sistema idraulico pompa ad alta

ef�cienza della serie Helix V in

abbinamento a motori normalizzati

IE3 IEC.

� Omologazione WRAS / KTW / ACS

delle pompe per tutti i componenti

a contatto con il �uido pompato

(versione EPDM).

� Comando pressostatico con

funzionamento singolo o in somma di

portata delle pompe.

Dati tecnici

� Alimentazione rete 1~230 V 3~400

V;50Hz

� Temperatura �uido da +5°C a +50°C

� Pressione di esercizio 10 bar

� Classe di isolamento F

� Grado di protezione IP54

� Alimentazione rete 1~230V; 50 Hz

� Temperatura �uido da +5°C a +50°C

� Pressione di esercizio 10 bar

� Classe di isolamento F

� Grado di protezione IP54

� Alimentazione rete 3~400V; 50 Hz

� Temperatura �uido da +5°C a +50°C

� Pressione di esercizio 16 bar

� Classe di isolamento F

� Grado di protezione IP54

Equipaggiamento/

funzionamento

� N° due elettropompe Installate in

parallelo serie Wilo Economy MHIL

� Per ogni pompa è previsto un

pressostato differenziale collegato

idraulicamente al collettore di mandata

ed elettricamente con il quadro

elettrico di protezione e controllo.

� Dotato di serie di un apparecchio

di comando Wilo-BC Booster

che permette la gestione e la

protezione delle pompe con logica di

funzionamento in somma di portata e

alternanza delle stesse.

Panoramica generale - Edizione 2019 - 50 Hz - Soggetto e modifiche senza preavviso

� N° due elettropompe Installate in

parallelo serie Wilo Economy MHIL

� Wilo-ElectronicControl: ogni pompa

è completa di serie di un Wilo-

ElectronicControl programmato in

modalità master/slave.

� Quadro elettrico generale di potenza

per la gestione indipendente delle

due elettropompe.

� N° 2 a 4 pompe, montate in parallelo,

delle serie da Wilo-Helix V.

� La connessione idraulica tra le pompe

ed i collettori è realizzata attraverso

un processo di deformazione a freddo

e successiva saldatura TIG orbitale.

� Wilo-Economy Control CE+: quadro di

tipo elettronico serie che assicura la

totale automazione e protezione del

sistema di pressurizzazione.
