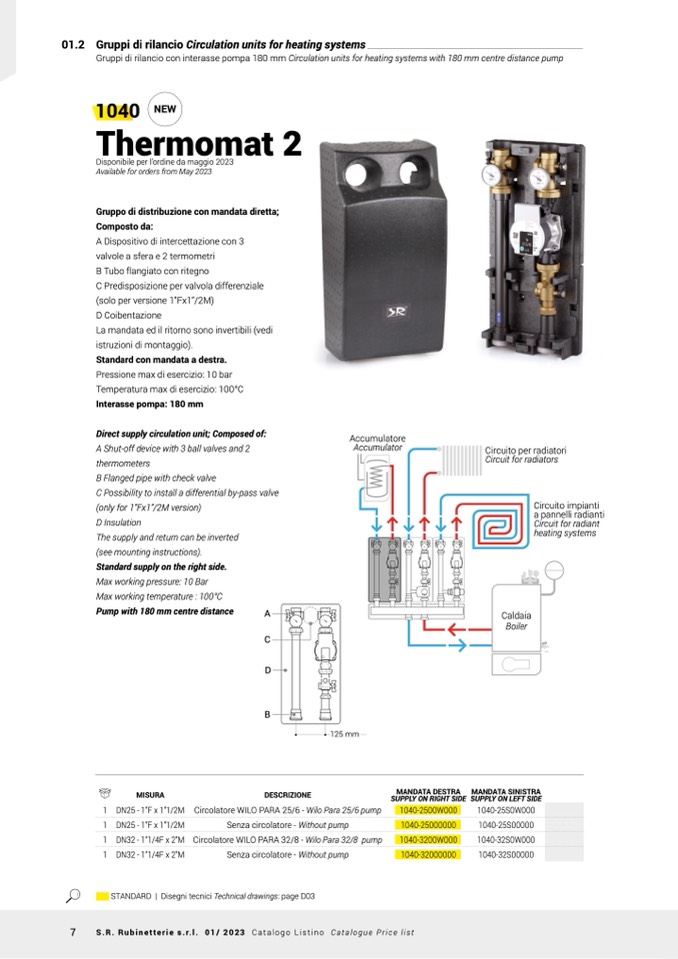

01.2 Gruppi di rilancio Circulation units for heating systems

Gruppi di rilancio con interasse pompa 180 mm Circulation units for heating systems with 180 mm centre distance pump

1040

Thermomat 2

Disponibile per l’ordine da maggio 2023

Available for orders from May 2023

Gruppo di distribuzione con mandata diretta;

Composto da:

A Dispositivo di intercettazione con 3

valvole a sfera e 2 termometri

B Tubo flangiato con ritegno

C Predisposizione per valvola differenziale

(solo per versione 1”Fx1”/2M)

D Coibentazione

La mandata ed il ritorno sono invertibili (vedi

istruzioni di montaggio).

Standard con mandata a destra.

Pressione max di esercizio: 10 bar

Temperatura max di esercizio: 100°C

Interasse pompa: 180 mm

Direct supply circulation unit; Composed of:

A Shut-off device with 3 ball valves and 2

thermometers

B Flanged pipe with check valve

C Possibility to install a differential by-pass valve

(only for 1”Fx1”/2M version)

D Insulation

The supply and return can be inverted

(see mounting instructions).

Standard supply on the right side.

Max working pressure: 10 Bar

Max working temperature : 100°C

Pump with 180 mm centre distance

NEW

Accumulatore

Accumulator

Circuito per radiatori

Circuit for radiators

Circuito impianti

a pannelli radianti

Circuit for radiant

heating systems

A

C

D

B

DESCRIZIONE

Caldaia

Boiler

125 mm

MISURA

DN25 - 1”F x 1”1/2M

DN25 - 1”F x 1”1/2M

DN32 - 1”1/4F x 2”M

DN32 - 1”1/4F x 2”M

MANDATA DESTRA

MANDATA SINISTRA

SUPPLY ON RIGHT SIDE

SUPPLY ON LEFT SIDE

1040-25S0W000

1040-25S00000

1040-32S0W000

1040-32S00000

1

1

1

1

Circolatore WILO PARA 25/6 - Wilo Para 25/6 pump

Senza circolatore - Without pump

Circolatore WILO PARA 32/8 - Wilo Para 32/8 pump

Senza circolatore - Without pump

1040-2500W000

1040-25000000

1040-3200W000

1040-32000000

STANDARD | Disegni tecnici Technical drawings: page D03

7

S.R. Rubinetterie s.r.l. 01/ 2023 Catalogo Listino Catalogue Price list
