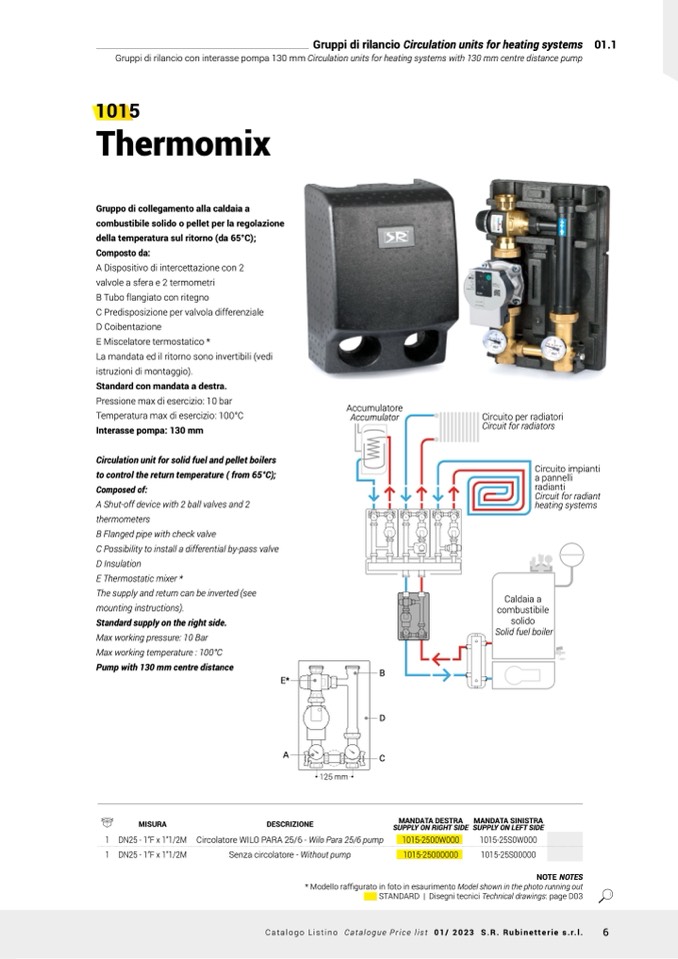

Gruppi di rilancio Circulation units for heating systems 01.1

Gruppi di rilancio con interasse pompa 130 mm Circulation units for heating systems with 130 mm centre distance pump

1015

Thermomix

Gruppo di collegamento alla caldaia a

combustibile solido o pellet per la regolazione

della temperatura sul ritorno (da 65°C);

Composto da:

A Dispositivo di intercettazione con 2

valvole a sfera e 2 termometri

B Tubo flangiato con ritegno

C Predisposizione per valvola differenziale

D Coibentazione

E Miscelatore termostatico *

La mandata ed il ritorno sono invertibili (vedi

istruzioni di montaggio).

Standard con mandata a destra.

Pressione max di esercizio: 10 bar

Temperatura max di esercizio: 100°C

Interasse pompa: 130 mm

Accumulatore

Circuito per radiatori

Accumulator

Circuit for radiators

Circulation unit for solid fuel and pellet boilers

to control the return temperature ( from 65°C);

Composed of:

A Shut-off device with 2 ball valves and 2

thermometers

B Flanged pipe with check valve

C Possibility to install a differential by-pass valve

D Insulation

E Thermostatic mixer *

The supply and return can be inverted (see

mounting instructions).

Standard supply on the right side.

Max working pressure: 10 Bar

Max working temperature : 100°C

Pump with 130 mm centre distance

Circuito impianti

a pannelli

radianti

Circuit for radiant

heating systems

Caldaia a

combustibile

solido

Solid fuel boiler

E*

A

DESCRIZIONE

B

D

C

125 mm

MISURA

1 DN25 - 1”F x 1”1/2M

1 DN25 - 1”F x 1”1/2M

MANDATA DESTRA

MANDATA SINISTRA

SUPPLY ON RIGHT SIDE

SUPPLY ON LEFT SIDE

Circolatore WILO PARA 25/6 - Wilo Para 25/6 pump

Senza circolatore - Without pump

1015-2500W000

1015-25000000

1015-25S0W000

1015-25S00000

NOTE NOTES

* Modello raffigurato in foto in esaurimento Model shown in the photo running out

STANDARD | Disegni tecnici Technical drawings: page D03

Catalogo Listino Catalogue Price list 01/ 2023 S.R. Rubinetterie s.r.l.

6
