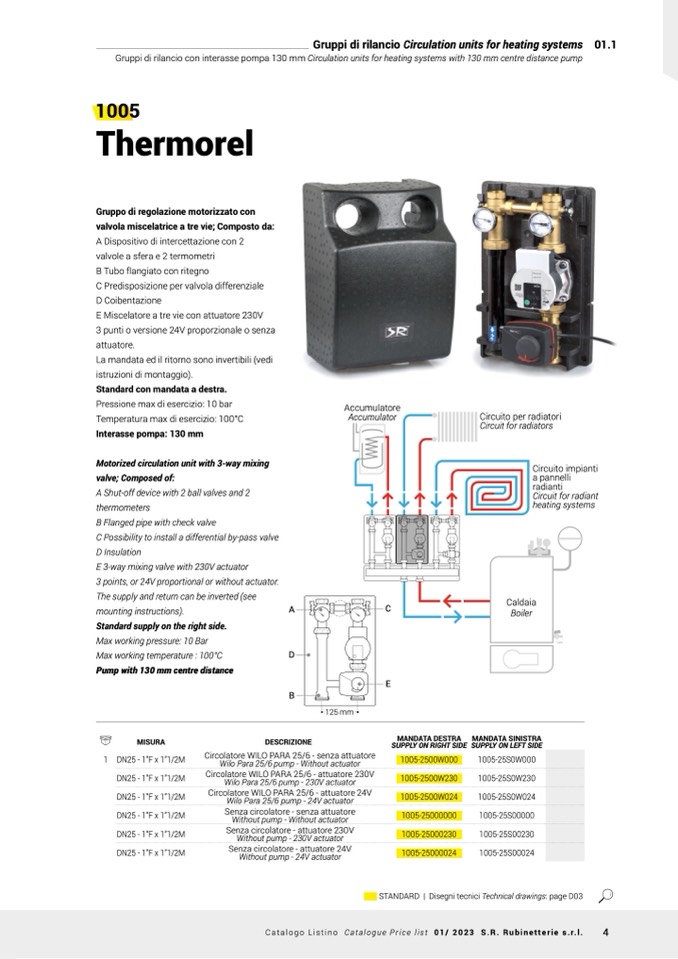

Gruppi di rilancio Circulation units for heating systems 01.1

Gruppi di rilancio con interasse pompa 130 mm Circulation units for heating systems with 130 mm centre distance pump

1005

Thermorel

Gruppo di regolazione motorizzato con

valvola miscelatrice a tre vie; Composto da:

A Dispositivo di intercettazione con 2

valvole a sfera e 2 termometri

B Tubo flangiato con ritegno

C Predisposizione per valvola differenziale

D Coibentazione

E Miscelatore a tre vie con attuatore 230V

3 punti o versione 24V proporzionale o senza

attuatore.

La mandata ed il ritorno sono invertibili (vedi

istruzioni di montaggio).

Standard con mandata a destra.

Pressione max di esercizio: 10 bar

Temperatura max di esercizio: 100°C

Interasse pompa: 130 mm

Motorized circulation unit with 3-way mixing

valve; Composed of:

A Shut-off device with 2 ball valves and 2

thermometers

Accumulatore

Circuito per radiatori

Accumulator

Circuit for radiators

B Flanged pipe with check valve

C Possibility to install a differential by-pass valve

D Insulation

E 3-way mixing valve with 230V actuator

3 points, or 24V proportional or without actuator.

The supply and return can be inverted (see

mounting instructions).

Standard supply on the right side.

Max working pressure: 10 Bar

Max working temperature : 100°C

D

Pump with 130 mm centre distance

Circuito impianti

a pannelli

radianti

Circuit for radiant

heating systems

Caldaia

Boiler

A

C

MISURA

1 DN25 - 1”F x 1”1/2M

DN25 - 1”F x 1”1/2M

DN25 - 1”F x 1”1/2M

DN25 - 1”F x 1”1/2M

DN25 - 1”F x 1”1/2M

DN25 - 1”F x 1”1/2M

MANDATA DESTRA

MANDATA SINISTRA

B

DESCRIZIONE

E

125 mm

Circolatore WILO PARA 25/6 - senza attuatore

SUPPLY ON RIGHT SIDE

SUPPLY ON LEFT SIDE

Wilo Para 25/6 pump - Without actuator

1005-2500W000

1005-2500W230

1005-2500W024

1005-25000000

1005-25000230

1005-25000024

1005-25S0W000

1005-25S0W230

1005-25S0W024

1005-25S00000

1005-25S00230

1005-25S00024

Circolatore WILO PARA 25/6 - attuatore 230V

Wilo Para 25/6 pump - 230V actuator

Circolatore WILO PARA 25/6 - attuatore 24V

Wilo Para 25/6 pump - 24V actuator

Senza circolatore - senza attuatore

Without pump - Without actuator

Senza circolatore - attuatore 230V

Without pump - 230V actuator

Senza circolatore - attuatore 24V

Without pump - 24V actuator

STANDARD | Disegni tecnici Technical drawings: page D03
