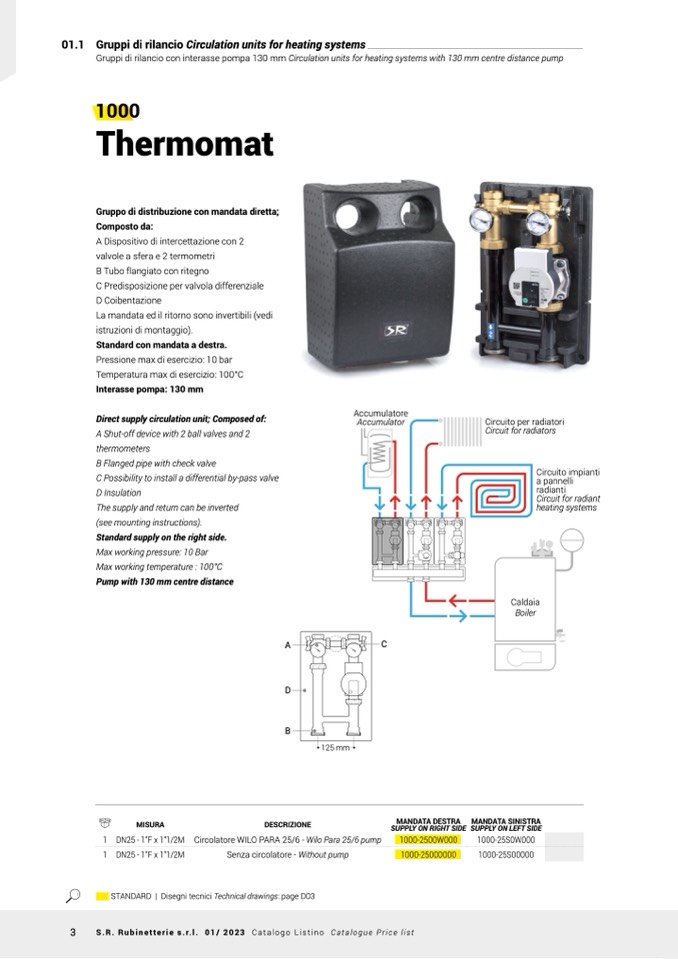

01.1 Gruppi di rilancio Circulation units for heating systems

Gruppi di rilancio con interasse pompa 130 mm Circulation units for heating systems with 130 mm centre distance pump

1000

Thermomat

Gruppo di distribuzione con mandata diretta;

Composto da:

A Dispositivo di intercettazione con 2

valvole a sfera e 2 termometri

B Tubo flangiato con ritegno

C Predisposizione per valvola differenziale

D Coibentazione

La mandata ed il ritorno sono invertibili (vedi

istruzioni di montaggio).

Standard con mandata a destra.

Pressione max di esercizio: 10 bar

Temperatura max di esercizio: 100°C

Interasse pompa: 130 mm

Direct supply circulation unit; Composed of:

A Shut-off device with 2 ball valves and 2

thermometers

B Flanged pipe with check valve

C Possibility to install a differential by-pass valve

D Insulation

Accumulatore

Circuito per radiatori

Accumulator

Circuit for radiators

The supply and return can be inverted

(see mounting instructions).

Standard supply on the right side.

Max working pressure: 10 Bar

Max working temperature : 100°C

Pump with 130 mm centre distance

Circuito impianti

a pannelli

radianti

Circuit for radiant

heating systems

Caldaia

Boiler

A

C

D

B

DESCRIZIONE

MISURA

DN25 - 1”F x 1”1/2M

DN25 - 1”F x 1”1/2M

MANDATA DESTRA

MANDATA SINISTRA

125 mm

SUPPLY ON RIGHT SIDE

SUPPLY ON LEFT SIDE

1

1

Circolatore WILO PARA 25/6 - Wilo Para 25/6 pump

Senza circolatore - Without pump

1000-2500W000

1000-25000000

1000-25S0W000

1000-25S00000

STANDARD | Disegni tecnici Technical drawings: page D03

3

S.R. Rubinetterie s.r.l. 01/ 2023 Catalogo Listino Catalogue Price list
