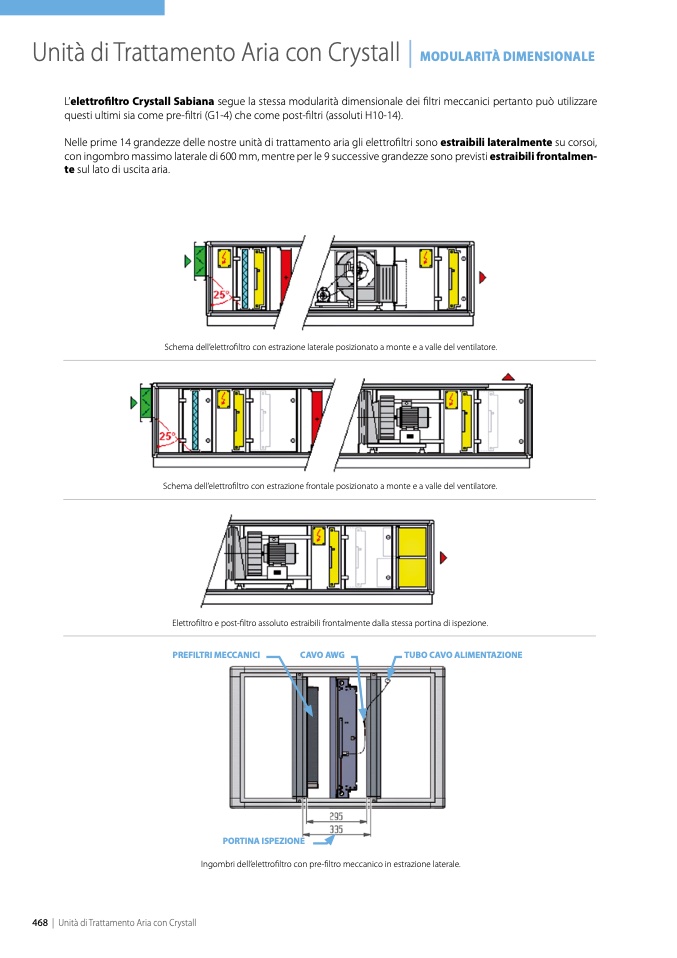

Unità di Trattamento Aria con Crystall |

MODULARITÀ DIMENSIONALE

L’elettro

filtro Crystall Sabiana segue la stessa modularit

à dimensionale dei filtri meccanici pertanto può utilizzare

questi ultimi sia come pre-filtri (G1-4) che come post-filtri (assoluti H10-14).

Nelle prime 14 grandezze delle nostre unit

à di trattamento aria gli elettro

filtri sono estraibili lateralmente su corsoi,

con ingombro massimo laterale di 600 mm, mentre per le 9 successive grandezze sono previsti estraibili frontalmen-

te sul lato di uscita aria.

Schema dell’elettro

filtro con estrazione laterale posizionato a monte e a valle del ventilatore.

Schema dell’elettro

filtro con estrazione frontale posizionato a monte e a valle del ventilatore.

Elettro

filtro e post-filtro assoluto estraibili frontalmente dalla stessa portina di ispezione.

PREFILTRI MECCANICI

CAVO AWG

TUBO CAVO ALIMENTAZIONE

PORTINA ISPEZIONE

Ingombri dell’elettro

filtro con pre-filtro meccanico in estrazione laterale.

468 | Unit

à di Trattamento Aria con Crystall
