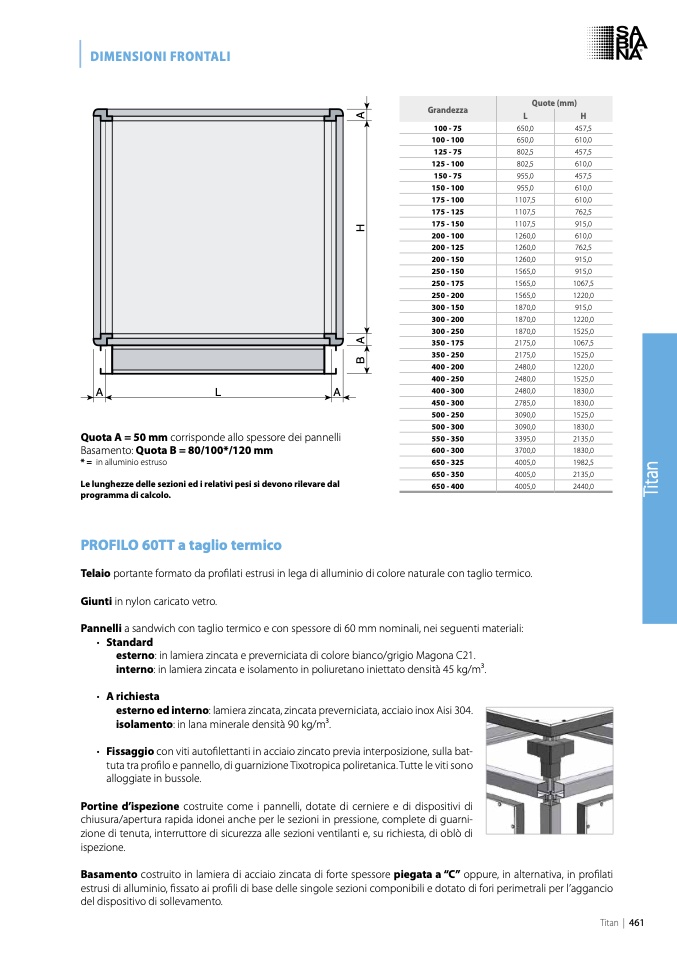

DIMENSIONI FRONTALI
A
L
A
Quota A = 50 mm corrisponde allo spessore dei pannelli
Basamento: Quota B = 80/100*/120 mm
* = in alluminio estruso
Le lunghezze delle sezioni ed i relativi pesi si devono rilevare dal
programma di calcolo.
PROFILO 60TT a taglio termico
100 - 75
100 - 100
125 - 75
125 - 100
150 - 75
150 - 100
175 - 100
175 - 125
175 - 150
200 - 100
200 - 125
200 - 150
250 - 150
250 - 175
250 - 200
300 - 150
300 - 200
300 - 250
350 - 175
350 - 250
400 - 200
400 - 250
400 - 300
450 - 300
500 - 250
500 - 300
550 - 350
600 - 300
650 - 325
650 - 350
650 - 400
650,0
457,5
650,0
610,0
802,5
457,5
802,5
610,0
955,0
457,5
955,0
610,0
1107,5
610,0
1107,5
762,5
1107,5
915,0
1260,0
610,0
1260,0
762,5
1260,0
915,0
1565,0
915,0
1565,0
1067,5
1565,0
1220,0
1870,0
915,0
1870,0
1220,0
1870,0
1525,0
2175,0
1067,5
2175,0
1525,0
2480,0
1220,0
2480,0
1525,0
2480,0
1830,0
2785,0
1830,0
3090,0
1525,0
3090,0
1830,0
3395,0
2135,0
3700,0
1830,0
4005,0
1982,5
4005,0
2135,0
4005,0
2440,0
Telaio portante formato da profilati estrusi in lega di alluminio di colore naturale con taglio termico.
Giunti in nylon caricato vetro.
Pannelli a sandwich con taglio termico e con spessore di 60 mm nominali, nei seguenti materiali:
• Standard
esterno: in lamiera zincata e preverniciata di colore bianco/grigio Magona C21.
interno: in lamiera zincata e isolamento in poliuretano iniettato densit
à 45 kg/m3.
• A richiesta
esterno ed interno: lamiera zincata, zincata preverniciata, acciaio inox Aisi 304.
isolamento: in lana minerale densità 90 kg/m3.
• Fissaggio con viti auto
filettanti in acciaio zincato previa interposizione, sulla bat-
tuta tra profilo e pannello, di guarnizione Tixotropica poliretanica. Tutte le viti sono
alloggiate in bussole.
Portine d’ispezione costruite come i pannelli, dotate di cerniere e di dispositivi di
chiusura/apertura rapida idonei anche per le sezioni in pressione, complete di guarni-
zione di tenuta, interruttore di sicurezza alle sezioni ventilanti e, su richiesta, di obl
ò di
ispezione.
Basamento costruito in lamiera di acciaio zincata di forte spessore piegata a “C” oppure, in alternativa, in profilati
estrusi di alluminio, fissato ai pro
fili di base delle singole sezioni componibili e dotato di fori perimetrali per l’aggancio
del dispositivo di sollevamento.
Titan | 461
Grandezza
Quote (mm)
L
H
B
T
i
t
a
n
A
H
A
