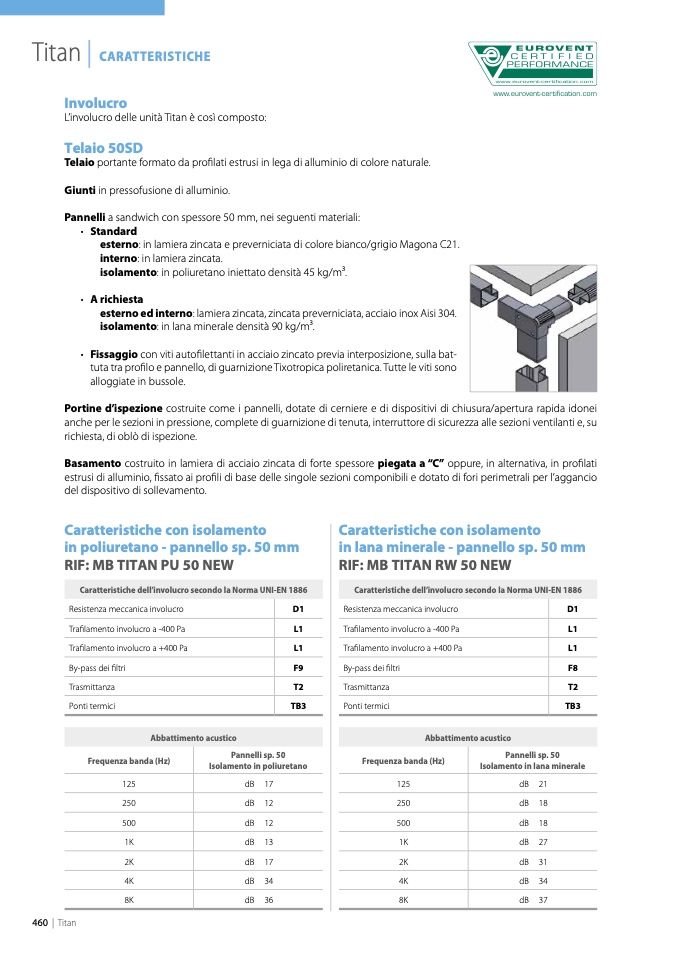

Titan |
CARATTERISTICHE
Involucro
L’involucro delle unità Titan è così composto:
Telaio 50SD
Telaio portante formato da profilati estrusi in lega di alluminio di colore naturale.
Giunti in pressofusione di alluminio.
Pannelli a sandwich con spessore 50 mm, nei seguenti materiali:
• Standard
esterno: in lamiera zincata e preverniciata di colore bianco/grigio Magona C21.
interno: in lamiera zincata.
isolamento: in poliuretano iniettato densit
à 45 kg/m3.
• A richiesta
esterno ed interno: lamiera zincata, zincata preverniciata, acciaio inox Aisi 304.
isolamento: in lana minerale densità 90 kg/m3.
• Fissaggio con viti autofilettanti in acciaio zincato previa interposizione, sulla bat-
tuta tra pro
filo e pannello, di guarnizione Tixotropica poliretanica. Tutte le viti sono
alloggiate in bussole.
Portine d’ispezione costruite come i pannelli, dotate di cerniere e di dispositivi di chiusura/apertura rapida idonei
anche per le sezioni in pressione, complete di guarnizione di tenuta, interruttore di sicurezza alle sezioni ventilanti e, su
richiesta, di oblò di ispezione.
Basamento costruito in lamiera di acciaio zincata di forte spessore piegata a “C” oppure, in alternativa, in pro
filati
estrusi di alluminio, fissato ai pro
fili di base delle singole sezioni componibili e dotato di fori perimetrali per l’aggancio
del dispositivo di sollevamento.
Caratteristiche con isolamento
in poliuretano - pannello sp. 50 mm
RIF: MB TITAN PU 50 NEW
Caratteristiche dell’involucro secondo la Norma UNI-EN 1886
Caratteristiche con isolamento
in lana minerale - pannello sp. 50 mm
RIF: MB TITAN RW 50 NEW
Caratteristiche dell’involucro secondo la Norma UNI-EN 1886
Resistenza meccanica involucro
D1
Tra
filamento involucro a -400 Pa
L1
Tra
filamento involucro a +400 Pa
L1
By-pass dei
filtri
F8
Trasmittanza
T2
Ponti termici
TB3
Abbattimento acustico
Resistenza meccanica involucro
Tra
filamento involucro a -400 Pa
Tra
filamento involucro a +400 Pa
By-pass dei
filtri
D1
L1
L1
F9
Trasmittanza
T2
Ponti termici
TB3
Frequenza banda (Hz)
125
250
500
1K
2K
4K
8K
Pannelli sp. 50
Isolamento in poliuretano
dB 17
dB 12
dB 12
dB 13
dB 17
dB 34
dB 36
Frequenza banda (Hz)
125
250
500
1K
2K
4K
8K
Pannelli sp. 50
Isolamento in lana minerale
dB 21
dB 18
dB 18
dB 27
dB 31
dB 34
dB 37
Abbattimento acustico
460 | Titan
