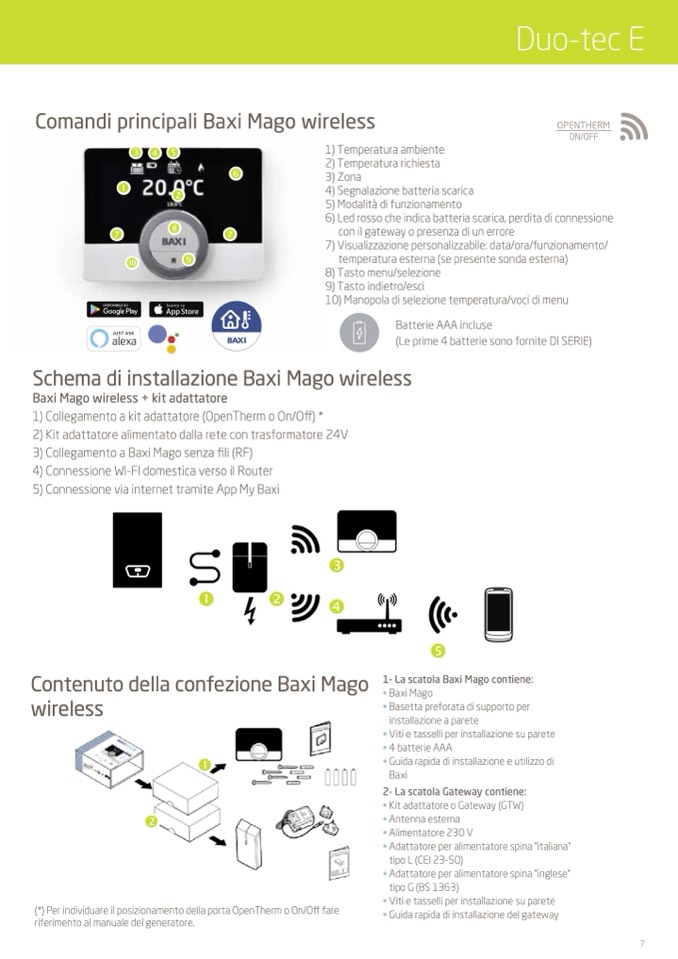

Comandi principali Baxi Mago wireless

















1) Temperatura ambiente

2) Temperatura richiesta

3) Zona

4) Segnalazione batteria scarica

5) Modalità di funzionamento

6) Led rosso che indica batteria scarica, perdita di connessione

con il gateway o presenza di un errore

7) Visualizzazione personalizzabile: data/ora/funzionamento/

temperatura esterna (se presente sonda esterna)

8) Tasto menu/selezione

9) Tasto indietro/esci

10) Manopola di selezione temperatura/voci di menu

Batterie AAA incluse

(Le prime 4 batterie sono fornite DI SERIE)



Duo-tec E

Schema di installazione Baxi Mago wireless

Baxi Mago wireless + kit adattatore

1) Collegamento a kit adattatore (OpenTherm o On/Off) *

2) Kit adattatore alimentato dalla rete con trasformatore 24V

3) Collegamento a Baxi Mago senza fili (RF)

4) Connessione WI-FI domestica verso il Router

5) Connessione via internet tramite App My Baxi





Contenuto della confezione Baxi Mago

wireless









(*) Per individuare il posizionamento della porta OpenTherm o On/Off fare

riferimento al manuale del generatore.



1- La scatola Baxi Mago contiene:

• Baxi Mago

• Basetta preforata di supporto per

installazione a parete

• Viti e tasselli per installazione su parete

• 4 batterie AAA

• Guida rapida di installazione e utilizzo di

Baxi

2- La scatola Gateway contiene:

• Kit adattatore o Gateway (GTW)

• Antenna esterna

• Alimentatore 230 V

• Adattatore per alimentatore spina “italiana”

tipo L (CEI 23-50)

• Adattatore per alimentatore spina “inglese”

tipo G (BS 1363)

• Viti e tasselli per installazione su parete

• Guida rapida di installazione del gateway
