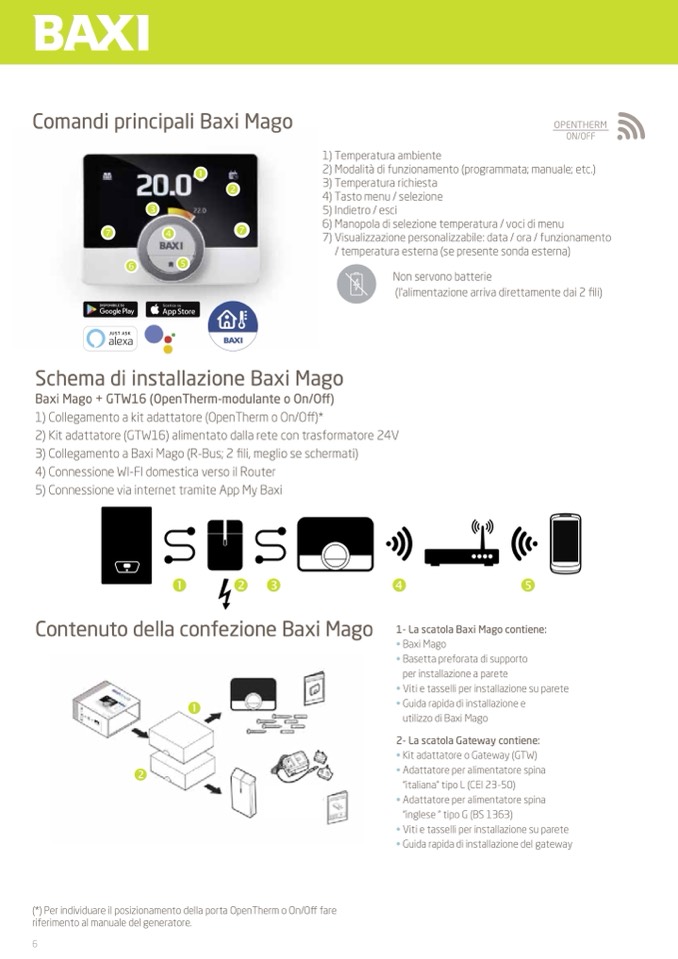

Comandi principali Baxi Mago









1) Temperatura ambiente

2) Modalità di funzionamento (programmata; manuale; etc.)

3) Temperatura richiesta

4) Tasto menu / selezione

5) Indietro / esci

6) Manopola di selezione temperatura / voci di menu

7) Visualizzazione personalizzabile: data / ora / funzionamento

/ temperatura esterna (se presente sonda esterna)

Non servono batterie

(l’alimentazione arriva direttamente dai 2 fili)









1

8

0

Schema di installazione Baxi Mago

Baxi Mago + GTW16 (OpenTherm-modulante o On/Off)

1) Collegamento a kit adattatore (OpenTherm o On/Off)*

2) Kit adattatore (GTW16) alimentato dalla rete con trasformatore 24V

3) Collegamento a Baxi Mago (R-Bus; 2

fili, meglio se schermati)

4) Connessione WI-FI domestica verso il Router

5) Connessione via internet tramite App My Baxi

Contenuto della confezione Baxi Mago





1- La scatola Baxi Mago contiene:

• Baxi Mago

• Basetta preforata di supporto

per installazione a parete

• Viti e tasselli per installazione su parete

• Guida rapida di installazione e

utilizzo di Baxi Mago

2- La scatola Gateway contiene:

• Kit adattatore o Gateway (GTW)

• Adattatore per alimentatore spina

“italiana” tipo L (CEI 23-50)

• Adattatore per alimentatore spina

“inglese “ tipo G (BS 1363)

• Viti e tasselli per installazione su parete

• Guida rapida di installazione del gateway











riferimento al manuale del generatore.

6

Il cronotermostato intelligente

(*) Per individuare il posizionamento della porta OpenTherm o On/Off fare

The smart chronothermostat
