PIATTI DOCCIA

ESR A FILO PAVIMENTO / STRUMENTO DI PROGETTAZIONE

16

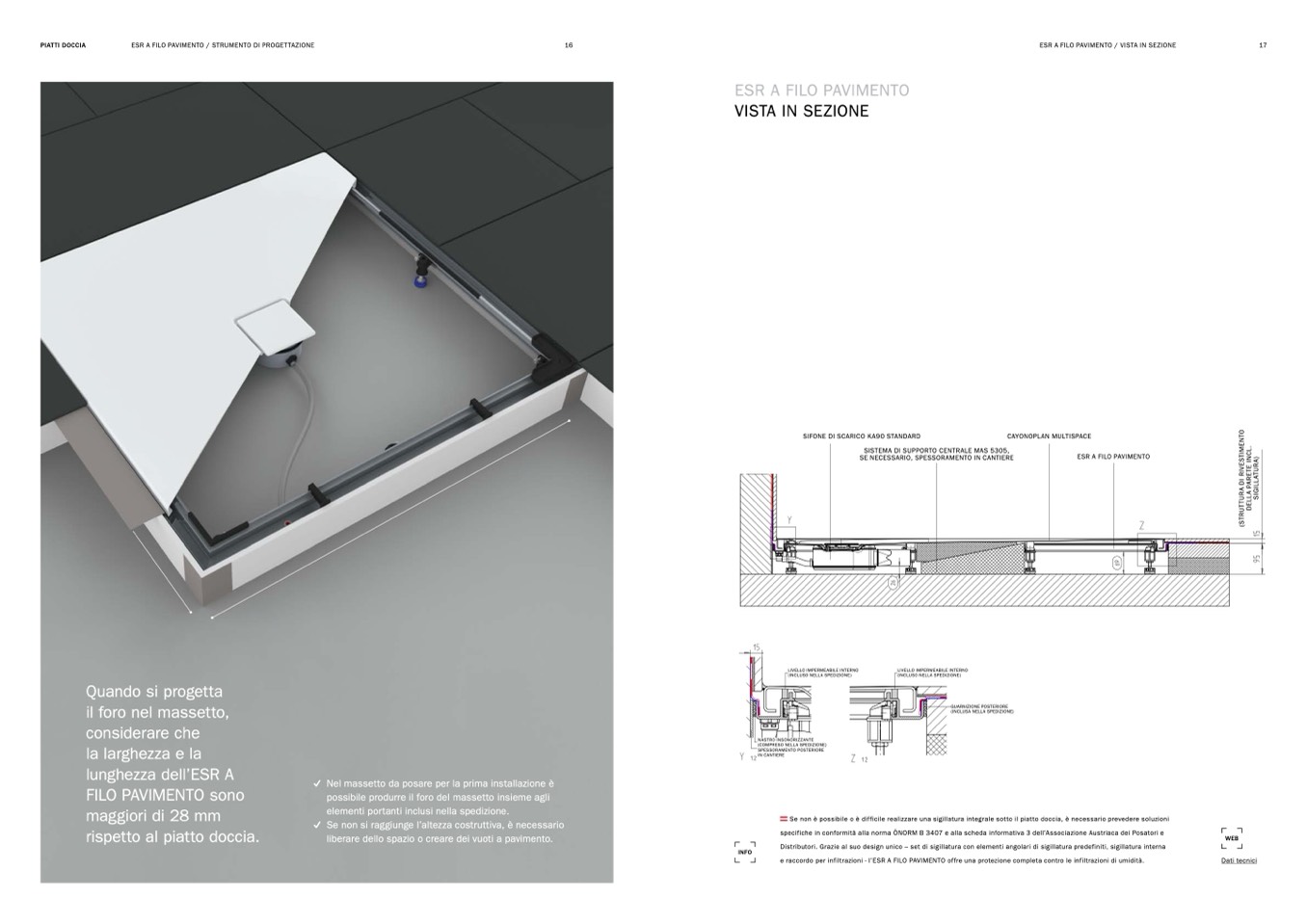

ESR A FILO PAVIMENTO / VISTA IN SEZIONE

17

Quando si progetta

il foro nel massetto,

considerare che

la larghezza e la

lunghezza dell’ESR A

FILO PAVIMENTO sono

maggiori di 28 mm

rispetto al piatto doccia.

࢚ Nel massetto da posare per la prima installazione è

possibile produrre il foro del massetto insieme agli

elementi portanti inclusi nella spedizione.

࢚ Se non si raggiunge l’altezza costruttiva, è necessario

liberare dello spazio o creare dei vuoti a pavimento.

Se non è possibile o è difficile realizzare una sigillatura integrale sotto il piatto doccia, è necessario prevedere soluzioni

specifiche in conformità alla norma ÖNORM B 3407 e alla scheda informativa 3 dell’Associazione Austriaca dei Posatori e

Distributori. Grazie al suo design unico – set di sigillatura con elementi angolari di sigillatura predefiniti, sigillatura interna

e raccordo per infiltrazioni - l’ESR A FILO PAVIMENTO offre una protezione completa contro le infiltrazioni di umidità.

WEB

Dati tecnici

ESR A FILO PAVIMENTO

VISTA IN SEZIONE

INFO

(

S

T

R

U

T

T

U

R

A

D

I

R

I

V

E

S

T

I

M

E

N

T

O

D

E

L

L

A

P

A

R

E

T

E

I

N

C

L

.

S

I

G

I

L

L

A

T

U

R

A

)

SIFONE DI SCARICO KA90 STANDARD

CAYONOPLAN MULTISPACE

SISTEMA DI SUPPORTO CENTRALE MAS 5305,

SE NECESSARIO, SPESSORAMENTO IN CANTIERE

ESR A FILO PAVIMENTO

STRUCTURE DU REVÊTEMENT, ÉTANCHÉITÉ COMPRISE

LIVELLO IMPERMEABILE INTERNO

(INCLUSO NELLA SPEDIZIONE)

LIVELLO IMPERMEABILE INTERNO

(INCLUSO NELLA SPEDIZIONE)

GUARNIZIONE POSTERIORE

(INCLUSA NELLA SPEDIZIONE)

NASTRO INSONORIZZANTE

(COMPRESO NELLA SPEDIZIONE)

SPESSORAMENTO POSTERIORE

IN CANTIERE
