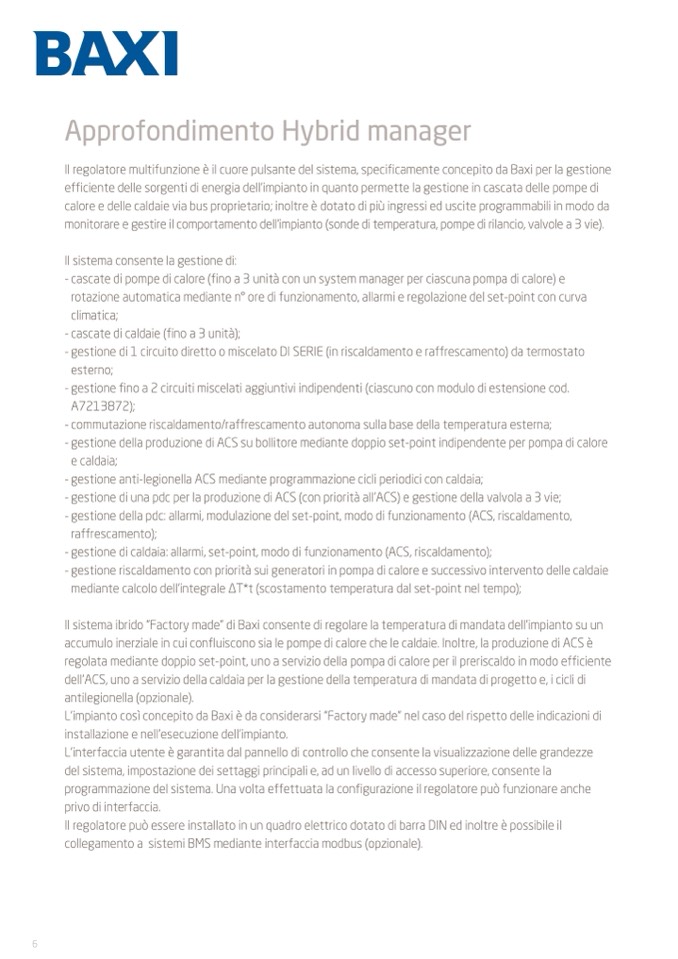

Approfondimento Hybrid manager

Il regolatore multifunzione è il cuore pulsante del sistema, specificamente concepito da Baxi per la gestione

efficiente delle sorgenti di energia dell’impianto in quanto permette la gestione in cascata delle pompe di

calore e delle caldaie via bus proprietario; inoltre è dotato di pi

ù ingressi ed uscite programmabili in modo da

monitorare e gestire il comportamento dell’impianto (sonde di temperatura, pompe di rilancio, valvole a 3 vie).

Il sistema consente la gestione di:

- cascate di pompe di calore (fino a 3 unità con un system manager per ciascuna pompa di calore) e

rotazione automatica mediante n° ore di funzionamento, allarmi e regolazione del set-point con curva

climatica;

- cascate di caldaie (fino a 3 unità);

- gestione di 1 circuito diretto o miscelato DI SERIE (in riscaldamento e raffrescamento) da termostato

esterno;

- gestione fino a 2 circuiti miscelati aggiuntivi indipendenti (ciascuno con modulo di estensione cod.

A7213872);

- commutazione riscaldamento/raffrescamento autonoma sulla base della temperatura esterna;

- gestione della produzione di ACS su bollitore mediante doppio set-point indipendente per pompa di calore

e caldaia;

- gestione anti-legionella ACS mediante programmazione cicli periodici con caldaia;

- gestione di una pdc per la produzione di ACS (con priorità all’ACS) e gestione della valvola a 3 vie;

- gestione della pdc: allarmi, modulazione del set-point, modo di funzionamento (ACS, riscaldamento,

raffrescamento);

- gestione di caldaia: allarmi, set-point, modo di funzionamento (ACS, riscaldamento);

- gestione riscaldamento con priorità sui generatori in pompa di calore e successivo intervento delle caldaie

mediante calcolo dell’integrale ∆T*t (scostamento temperatura dal set-point nel tempo);

Il sistema ibrido “Factory made” di Baxi consente di regolare la temperatura di mandata dell’impianto su un

accumulo inerziale in cui confluiscono sia le pompe di calore che le caldaie. Inoltre, la produzione di ACS è

regolata mediante doppio set-point, uno a servizio della pompa di calore per il preriscaldo in modo efficiente

dell’ACS, uno a servizio della caldaia per la gestione della temperatura di mandata di progetto e, i cicli di

antilegionella (opzionale).

L’impianto così concepito da Baxi è da considerarsi “Factory made” nel caso del rispetto delle indicazioni di

installazione e nell’esecuzione dell’impianto.

L’interfaccia utente è garantita dal pannello di controllo che consente la visualizzazione delle grandezze

del sistema, impostazione dei settaggi principali e, ad un livello di accesso superiore, consente la

programmazione del sistema. Una volta effettuata la configurazione il regolatore può funzionare anche

privo di interfaccia.

Il regolatore può essere installato in un quadro elettrico dotato di barra DIN ed inoltre è possibile il

collegamento a sistemi BMS mediante interfaccia modbus (opzionale).
