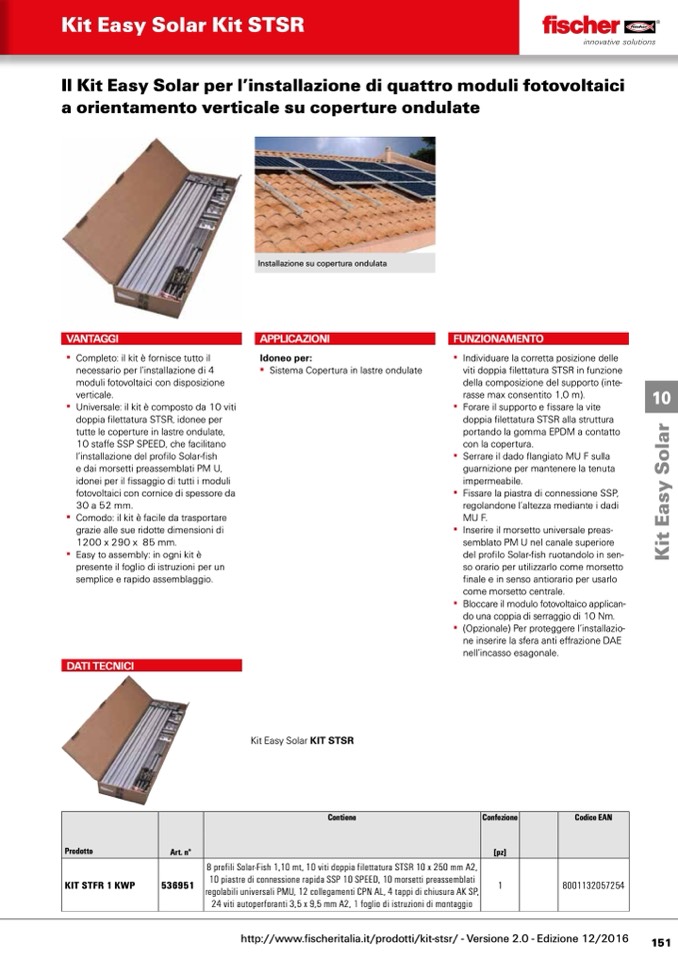

Kit Easy Solar Kit STSR

Il Kit Easy Solar per l’installazione di quattro moduli fotovoltaici

a orientamento verticale su coperture ondulate

VANTAGGI

▪▪ Completo:▪il▪kit▪è▪fornisce▪tutto▪il▪

necessario▪per▪l’installazione▪di▪4▪

moduli▪fotovoltaici▪con▪disposizione▪

verticale.

▪▪ Universale:▪il▪kit▪è▪composto▪da▪10▪viti▪

doppia▪filettatura▪STSR,▪idonee▪per▪

tutte▪le▪coperture▪in▪lastre▪ondulate,▪

10▪staffe▪SSP▪SPEED,▪che▪facilitano▪

l’installazione▪del▪profilo▪Solar-fish▪

e▪dai▪morsetti▪preassemblati▪PM▪U,▪

idonei▪per▪il▪fissaggio▪di▪tutti▪i▪moduli▪

fotovoltaici▪con▪cornice▪di▪spessore▪da▪

30▪a▪52▪mm.

▪▪ Comodo:▪il▪kit▪è▪facile▪da▪trasportare▪

grazie▪alle▪sue▪ridotte▪dimensioni▪di▪

1200 x 290 x▪ 85 mm.

▪▪ Easy▪to▪assembly:▪in▪ogni▪kit▪è▪

presente▪il▪foglio▪di▪istruzioni▪per▪un▪

semplice▪e▪rapido▪assemblaggio.

Installazione su copertura ondulata

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪Copertura▪in▪lastre▪ondulate

FUNZIONAMENTO

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

Individuare▪la▪corretta▪posizione▪delle▪

viti▪doppia▪filettatura▪STSR▪in▪funzione▪

della▪composizione▪del▪supporto▪(inte-

rasse▪max▪consentito▪1,0▪m).

Forare▪il▪supporto▪e▪fissare▪la▪vite▪

doppia▪filettatura▪STSR▪alla▪struttura▪

portando▪la▪gomma▪EPDM▪a▪contatto▪

con▪la▪copertura.

Serrare▪il▪dado▪flangiato▪MU▪F▪sulla▪

guarnizione▪per▪mantenere▪la▪tenuta▪

impermeabile.

Fissare▪la▪piastra▪di▪connessione▪SSP,▪

regolandone▪l’altezza▪mediante▪i▪dadi▪

MU▪F.

Inserire▪il▪morsetto▪universale▪preas-

semblato▪PM U▪nel▪canale▪superiore▪

del▪profilo▪Solar-fish▪ruotandolo▪in▪sen-

so▪orario▪per▪utilizzarlo▪come▪morsetto▪

finale▪e▪in▪senso▪antiorario▪per▪usarlo▪

come▪morsetto▪centrale.

Bloccare▪il▪modulo▪fotovoltaico▪applican-

do▪una▪coppia▪di▪serraggio▪di▪10▪Nm.

(Opzionale)▪Per▪proteggere▪l’installazio-

ne▪inserire▪la▪sfera▪anti▪effrazione▪DAE▪

nell’incasso▪esagonale.

DATI TECNICI

Kit▪Easy▪Solar▪KIT STSR

Contiene Confezione Codice EAN

Prodotto Art. n°

[pz]

KIT STFR 1 KWP 536951

8 profili Solar-Fish 1,10 mt, 10 viti doppia filettatura STSR 10 x 250 mm A2,

10 piastre di connessione rapida SSP 10 SPEED, 10 morsetti preassemblati

regolabili universali PMU, 12 collegamenti CPN AL, 4 tappi di chiusura AK SP,

24 viti autoperforanti 3,5 x 9,5 mm A2, 1 foglio di istruzioni di montaggio

1 8001132057254

10
