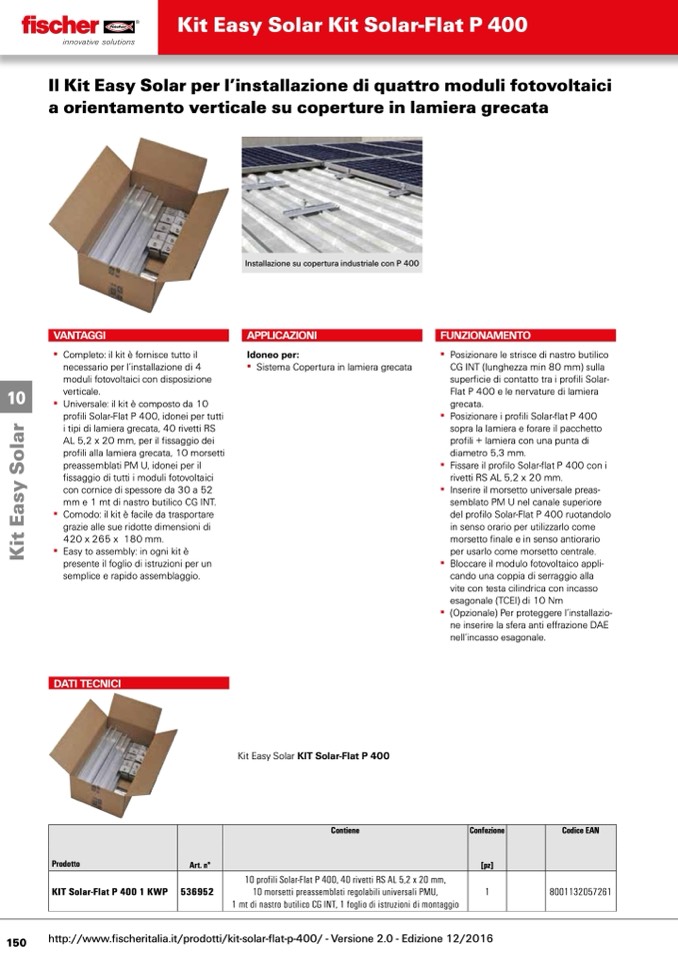

Fischer - Sistemi Solar-Fix

Kit Easy Solar Kit Solar-Flat P 400

Il Kit Easy Solar per l’installazione di quattro moduli fotovoltaici

a orientamento verticale su coperture in lamiera grecata

VANTAGGI

▪▪ Completo:▪il▪kit▪

è▪fornisce▪tutto▪il▪

necessario▪per▪l’installazione▪di▪4▪

moduli▪fotovoltaici▪con▪disposizione▪

verticale.

▪▪ Universale:▪il▪kit▪è▪composto▪da▪10▪

profili▪Solar-Flat▪P▪400,▪idonei▪per▪tutti▪

i▪tipi▪di▪lamiera▪grecata,▪40▪rivetti▪RS▪

AL▪5,2▪x▪20▪mm,▪per▪il▪fissaggio▪dei▪

profili▪alla▪lamiera▪grecata,▪10▪morsetti▪

preassemblati▪PM▪U,▪idonei▪per▪il▪

fissaggio▪di▪tutti▪i▪moduli▪fotovoltaici▪

con▪cornice▪di▪spessore▪da▪30▪a▪52▪

mm▪e▪1▪mt▪di▪nastro▪butilico▪CG INT.

▪▪ Comodo:▪il▪kit▪è▪facile▪da▪trasportare▪

grazie▪alle▪sue▪ridotte▪dimensioni▪di▪

420 x 265 x▪ 180 mm.

▪▪ Easy▪to▪assembly:▪in▪ogni▪kit▪è▪

presente▪il▪foglio▪di▪istruzioni▪per▪un▪

semplice▪e▪rapido▪assemblaggio.

Installazione su copertura industriale con P 400

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪Copertura▪in▪lamiera▪grecata

FUNZIONAMENTO

10

▪▪

Posizionare▪le▪strisce▪di▪nastro▪butilico▪

CG▪INT▪(lunghezza▪min▪80▪mm)▪sulla▪

superficie▪di▪contatto▪tra▪i▪profili▪Solar-

Flat▪P 400▪e▪le▪nervature▪di▪lamiera▪

grecata.

Posizionare▪i▪profili▪Solar-flat▪P 400▪

sopra▪la▪lamiera▪e▪forare▪il▪pacchetto▪

profili▪+▪lamiera▪con▪una▪punta▪di▪

diametro▪5,3▪mm.

Fissare▪il▪profilo▪Solar-flat▪P 400▪con▪i▪

rivetti▪RS▪AL▪5,2 x 20 mm.

Inserire▪il▪morsetto▪universale▪preas-

semblato▪PM U▪nel▪canale▪superiore▪

del▪profilo▪Solar-Flat▪P 400▪ruotandolo▪

in▪senso▪orario▪per▪utilizzarlo▪come▪

morsetto▪finale▪e▪in▪senso▪antiorario▪

per▪usarlo▪come▪morsetto▪centrale.

Bloccare▪il▪modulo▪fotovoltaico▪appli-

cando▪una▪coppia▪di▪serraggio▪alla▪

vite▪con▪testa▪cilindrica▪con▪incasso▪

esagonale▪(TCEI)▪di▪10▪Nm

(Opzionale)▪Per▪proteggere▪l’installazio-

ne▪inserire▪la▪sfera▪anti▪effrazione▪DAE▪

nell’incasso▪esagonale.

DATI TECNICI

Kit▪Easy▪Solar▪KIT Solar-Flat P 400

Contiene Confezione Codice EAN

Prodotto Art. n° [pz]

KIT Solar-Flat P 400 1 KWP 536952

10 profili Solar-Flat P 400, 40 rivetti RS AL 5,2 x 20 mm,

10 morsetti preassemblati regolabili universali PMU,

1 mt di nastro butilico CG INT, 1 foglio di istruzioni di montaggio

1 8001132057261

150

http://www.fischeritalia.it/prodotti/kit-solar-flat-p-400/ - Versione 2.0 - Edizione 12/2016
