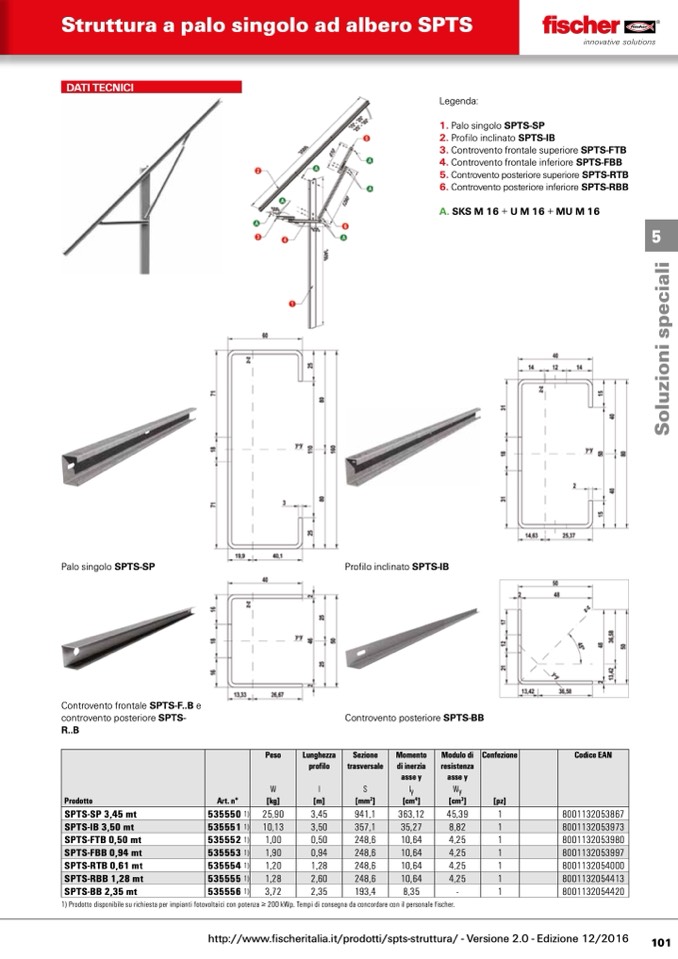

Struttura a palo singolo ad albero SPTS

DATI TECNICI

Palo▪singolo▪SPTS-SP

Controvento▪frontale▪SPTS-F..B e▪

controvento▪posteriore▪SPTS-

R..B

Legenda:

1. Palo▪singolo▪SPTS-SP

2.▪Profilo▪inclinato▪SPTS-IB

3.▪Controvento▪frontale▪superiore▪SPTS-FTB

4.▪Controvento▪frontale▪inferiore▪SPTS-FBB

5.▪Controvento▪posteriore▪superiore▪SPTS-RTB

6.▪Controvento▪posteriore▪inferiore▪SPTS-RBB

A. SKS M 16▪+▪U M 16▪+▪MU M 16

Profilo▪inclinato▪SPTS-IB

Controvento▪posteriore▪SPTS-BB

Peso Lunghezza

profilo

Sezione

trasversale

Momento

di inerzia

asse y

Modulo di

resistenza

asse y

Confezione Codice EAN

W l

S Iy

Wy

Prodotto Art. n°

[kg] [m]

[mm

2

] [cm

4

]

[cm

3

] [pz]

SPTS-SP 3,45 mt 535550 1)

25,90 3,45

941,1 363,12

45,39 1 8001132053867

SPTS-IB 3,50 mt

535551 1)

10,13

3,50

357,1

35,27

8,82

1

8001132053973

SPTS-FTB 0,50 mt 535552 1)

1,00 0,50

248,6 10,64

4,25 1 8001132053980

SPTS-FBB 0,94 mt

535553 1)

1,90

0,94

248,6

10,64

4,25

1

8001132053997

SPTS-RTB 0,61 mt

535554 1)

1,20

1,28

248,6

10,64

4,25

1

8001132054000

SPTS-RBB 1,28 mt

535555 1)

1,28

2,60

248,6

10,64

4,25

1

8001132054413

SPTS-BB 2,35 mt 535556 1)

3,72 2,35

193,4 8,35

- 1 8001132054420

1) Prodotto disponibile su richiesta per impianti fotovoltaici con potenza ≥ 200 kWp. Tempi di consegna da concordare con il personale fischer.

5

http://www.fischeritalia.it/prodotti/spts-struttura/ - Versione 2.0 - Edizione 12/2016
