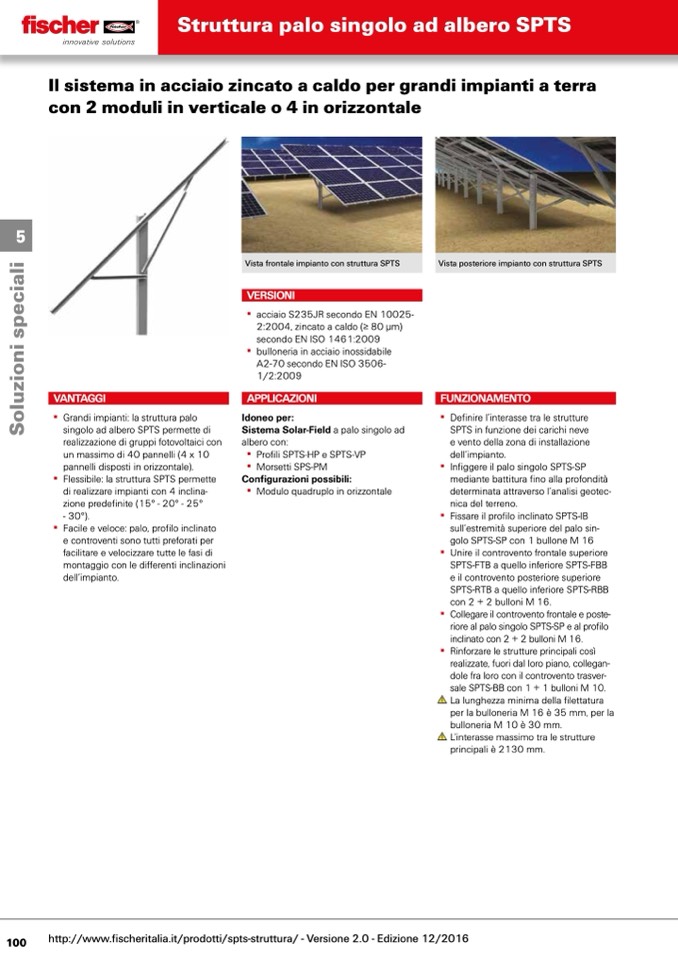

Struttura palo singolo ad albero SPTS

5

Il sistema in acciaio zincato a caldo per grandi impianti a terra

con 2 moduli in verticale o 4 in orizzontale

Vista frontale impianto con struttura SPTS

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:2004,▪zincato▪a▪caldo▪(≥▪80 μm)▪

secondo▪EN ISO▪1461:2009

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN ISO 3506-

1/2:2009

APPLICAZIONI

Idoneo per:

Sistema Solar-Field a▪palo▪singolo▪ad▪

albero▪con:

▪▪ Profili▪SPTS-HP▪e▪SPTS-VP

▪▪ Morsetti▪SPS-PM

Configurazioni possibili:

▪▪ Modulo▪quadruplo▪in▪orizzontale

VANTAGGI

▪▪ Grandi▪impianti:▪la▪struttura▪palo▪

singolo▪ad▪albero▪SPTS▪permette▪di▪

realizzazione▪di▪gruppi▪fotovoltaici▪con▪

un▪massimo▪di▪40▪pannelli▪(4 x 10▪

pannelli▪disposti▪in▪orizzontale).

▪▪ Flessibile:▪la▪struttura▪SPTS▪permette▪

di▪realizzare▪impianti▪con▪4▪inclina-

zione▪predefinite▪(15°▪-▪20°▪-▪25°▪

-▪30°).

▪▪ Facile▪e▪veloce:▪palo,▪profilo▪inclinato▪

e▪controventi▪sono▪tutti▪preforati▪per▪

facilitare▪e▪velocizzare▪tutte▪le▪fasi▪di▪

montaggio▪con▪le▪differenti▪inclinazioni▪

dell’impianto.

Vista posteriore impianto con struttura SPTS

FUNZIONAMENTO

▪▪ Definire▪l’interasse▪tra▪le▪strutture▪

SPTS▪in▪funzione▪dei▪carichi▪neve▪

e▪vento▪della▪zona▪di▪installazione▪

dell’impianto.

▪▪ Infiggere▪il▪palo▪singolo▪SPTS-SP▪

mediante▪battitura▪fino▪alla▪profondità▪

determinata▪attraverso▪l’analisi▪geotec-

nica▪del▪terreno.

▪▪ Fissare▪il▪profilo▪inclinato▪SPTS-IB▪

sull’estremità▪superiore▪del▪palo▪sin-

golo▪SPTS-SP▪con▪1▪bullone▪M 16

▪▪ Unire▪il▪controvento▪frontale▪superiore▪

SPTS-FTB▪a▪quello▪inferiore▪SPTS-FBB▪

e▪il▪controvento▪posteriore▪superiore▪

SPTS-RTB▪a▪quello▪inferiore▪SPTS-RBB▪

con▪2 + 2▪bulloni▪M 16.

▪▪ Collegare▪il▪controvento▪frontale▪e▪poste-

riore▪al▪palo▪singolo▪SPTS-SP▪e▪al▪profilo▪

inclinato▪con▪2 + 2▪bulloni▪M 16.

▪▪ Rinforzare▪le▪strutture▪principali▪così▪

realizzate,▪fuori▪dal▪loro▪piano,▪collegan-

dole▪fra▪loro▪con▪il▪controvento▪trasver-

sale▪SPTS-BB▪con▪1 + 1▪bulloni▪M 10.

▪ La▪lunghezza▪minima▪della▪filettatura▪

per▪la▪bulloneria▪M 16▪è▪35▪mm,▪per▪la▪

bulloneria▪M 10▪è▪30▪mm.

▪ L’interasse▪massimo▪tra▪le▪strutture▪

principali▪è▪2130▪mm.

100

http://www.fischeritalia.it/prodotti/spts-struttura/ - Versione 2.0 - Edizione 12/2016
