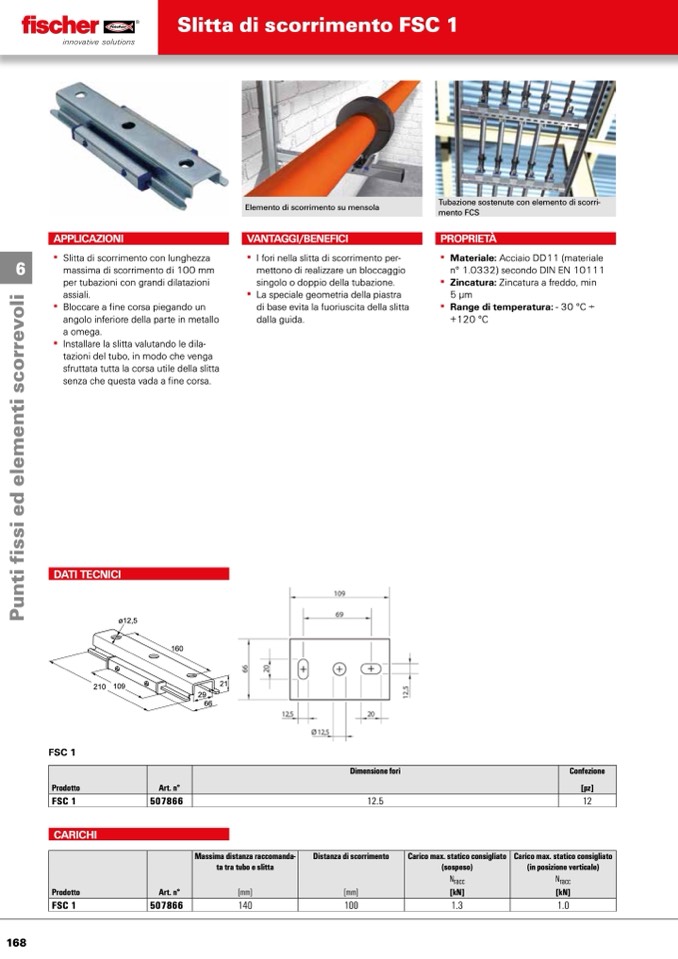

Slitta di scorrimento FSC 1

APPLICAZIONI

▪▪ Slitta▪di▪scorrimento▪con▪lunghezza▪

6

massima▪di▪scorrimento▪di▪100▪mm▪

per▪tubazioni▪con▪grandi▪dilatazioni▪

assiali.

▪▪ Bloccare▪a▪fine▪corsa▪piegando▪un▪

angolo▪inferiore▪della▪parte▪in▪metallo▪

a▪omega.

▪▪ Installare▪la▪slitta▪valutando▪le▪dila-

tazioni▪del▪tubo,▪in▪modo▪che▪venga▪

sfruttata▪tutta▪la▪corsa▪utile▪della▪slitta▪

senza▪che▪questa▪vada▪a▪fine▪corsa.

Elemento di scorrimento su mensola

VANTAGGI/BENEFICI

PROPRIETÀ

▪▪ Materiale:▪Acciaio▪DD11▪(materiale▪

n°▪1.0332)▪secondo▪DIN▪EN▪10111

▪▪ Zincatura:▪Zincatura▪a▪freddo,▪min▪

5▪μm

▪▪ Range di temperatura:▪-▪30 °C▪÷▪

+120 °C

Tubazione sostenute con elemento di scorri-

mento FCS

▪▪

▪▪

I▪fori▪nella▪slitta▪di▪scorrimento▪per-

mettono▪di▪realizzare▪un▪bloccaggio▪

singolo▪o▪doppio▪della▪tubazione.

La▪speciale▪geometria▪della▪piastra▪

di▪base▪evita▪la▪fuoriuscita▪della▪slitta▪

dalla▪guida.

DATI TECNICI

ø12,5

210 109

FSC 1

160

29

66

21

Dimensione fori Confezione

Prodotto Art. n° [pz]

FSC 1 507866

12.5

12

CARICHI

Massima distanza raccomanda-

ta tra tubo e slitta

Distanza di scorrimento Carico max. statico consigliato

(sospeso)

Carico max. statico consigliato

(in posizione verticale)

Nracc Nracc

Prodotto Art. n° [mm] [mm] [kN] [kN]

FSC 1 507866 140 100 1.3

1.0
