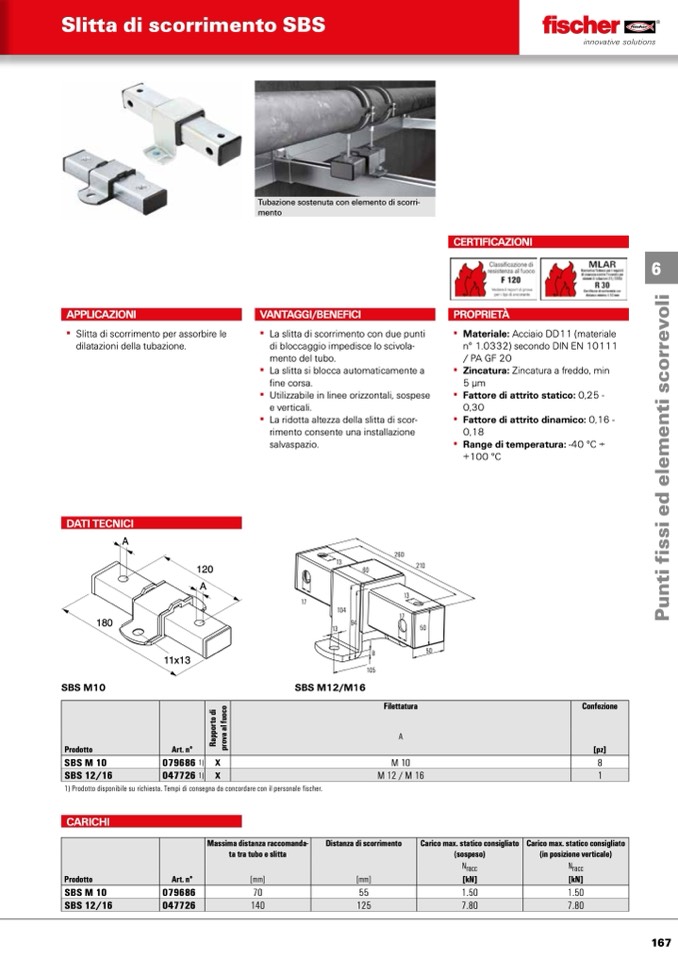

Slitta di scorrimento SBS
APPLICAZIONI
▪▪ Slitta▪di▪scorrimento▪per▪assorbire▪le▪
dilatazioni▪della▪tubazione.
▪▪
▪▪
▪▪
▪▪
La▪slitta▪di▪scorrimento▪con▪due▪punti▪
di▪bloccaggio▪impedisce▪lo▪scivola-
mento▪del▪tubo.
La▪slitta▪si▪blocca▪automaticamente▪a▪
fine▪corsa.
Utilizzabile▪in▪linee▪orizzontali,▪sospese▪
e▪verticali.
La▪ridotta▪altezza▪della▪slitta▪di▪scor-
rimento▪consente▪una▪installazione▪
salvaspazio.
▪▪
▪▪
▪▪
▪▪
▪▪
Materiale:▪Acciaio▪DD11▪(materiale▪
n°▪1.0332)▪secondo▪DIN▪EN▪10111▪
/▪PA▪GF▪20
Zincatura:▪Zincatura▪a▪freddo,▪min▪
5▪μm
Fattore di attrito statico:▪0,25▪-▪
0,30
Fattore di attrito dinamico:▪0,16▪-▪
0,18
Range di temperatura:▪-40 °C▪÷▪
+100 °C
DATI TECNICI
A
180
SBS M10
94
120
A
11x13
13
17
104
13
60
260
210
13
17
50
50
Filettatura
A
M10
M12/M16
Prodotto
SBSM10
SBS12/16
1) Prodotto disponibile su richiesta. Tempi di consegna da concordare con il personale fischer.
Confezione
[pz]
8
1
Carico max. statico consigliato
(in posizione verticale)
Nracc
[kN]
1.50
7.80
CARICHI
Prodotto
SBS M 10
SBS 12/16
Art. n°
079686
047726
Massima distanza raccomanda-
ta tra tubo e slitta
[mm]
70
140
Distanza di scorrimento
[mm]
55
125
Carico max. statico consigliato
(sospeso)
Nracc
[kN]
1.50
7.80
Art. n°
0796861) X
0477261) X
Tubazione sostenuta con elemento di scorri-
mento
VANTAGGI/BENEFICI
CERTIFICAZIONI
PROPRIETÀ
6
SBS M12/M16
8
105
R
a
p
p
o
r
t
o
d
i
p
r
o
v
a
a
l
f
u
o
c
o
P
u
n
t
i
f
i
s
s
i
e
d
e
l
e
m
e
n
t
i
s
c
o
r
r
e
v
o
l
i
167
