Interventi straordinari

e riparazioni

Extraordinary interventions

and repairs

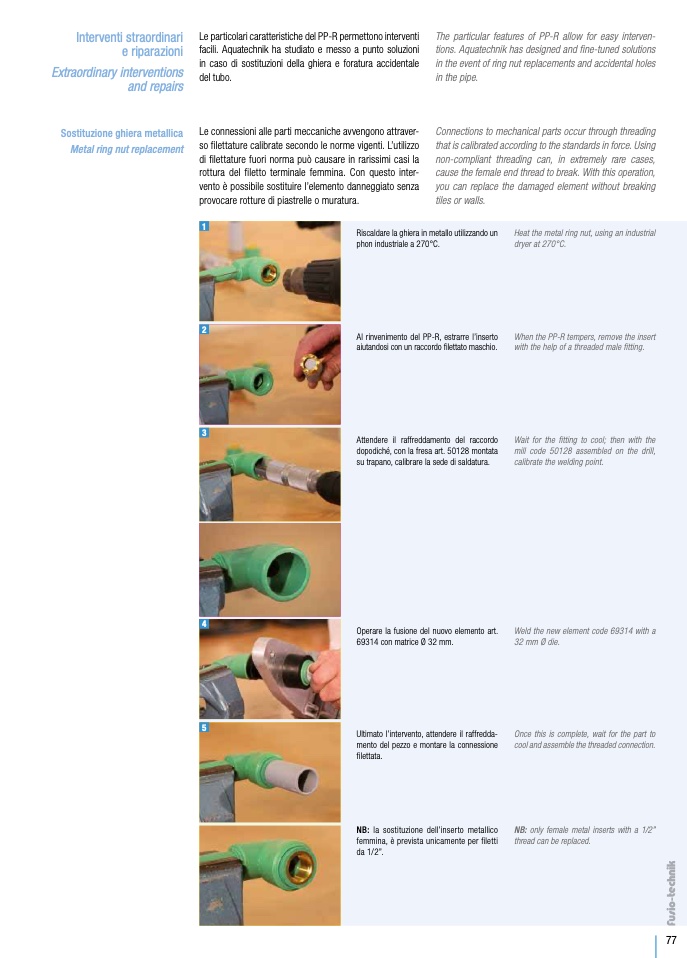

Sostituzione ghiera metallica

Metal ring nut replacement

Le particolari caratteristiche del PP-R permettono interventi

facili. Aquatechnik ha studiato e messo a punto soluzioni

in caso di sostituzioni della ghiera e foratura accidentale

del tubo.

Le connessioni alle parti meccaniche avvengono attraver-

so filettature calibrate secondo le norme vigenti. L’utilizzo

di filettature fuori norma può causare in rarissimi casi la

rottura del filetto terminale femmina. Con questo inter-

vento è possibile sostituire l’elemento danneggiato senza

provocare rotture di piastrelle o muratura.

The particular features of PP-R allow for easy interven-

tions. Aquatechnik has designed and fine-tuned solutions

in the event of ring nut replacements and accidental holes

in the pipe.

Connections to mechanical parts occur through threading

that is calibrated according to the standards in force. Using

non-compliant threading can, in extremely rare cases,

cause the female end thread to break. With this operation,

you can replace the damaged element without breaking

tiles or walls.

1

2

Riscaldare la ghiera in metallo utilizzando un

phon industriale a 270°C.

Al rinvenimento del PP-R, estrarre l’inserto

aiutandosi con un raccordo filettato maschio.

Attendere il raffreddamento del raccordo

dopodiché, con la fresa art. 50128 montata

su trapano, calibrare la sede di saldatura.

Heat the metal ring nut, using an industrial

dryer at 270°C.

When the PP-R tempers, remove the insert

with the help of a threaded male fitting.

Wait for the fitting to cool; then with the

mill code 50128 assembled on the drill,

calibrate the welding point.

3

4

5

Operare la fusione del nuovo elemento art.

69314 con matrice Ø 32 mm.

Ultimato l’intervento, attendere il raffredda-

mento del pezzo e montare la connessione

filettata.

NB: la sostituzione dell’inserto metallico

femmina, è prevista unicamente per filetti

da 1/2”.

Weld the new element code 69314 with a

32mmØdie.

Once this is complete, wait for the part to

cool and assemble the threaded connection.

NB: only female metal inserts with a 1/2”

thread can be replaced.
