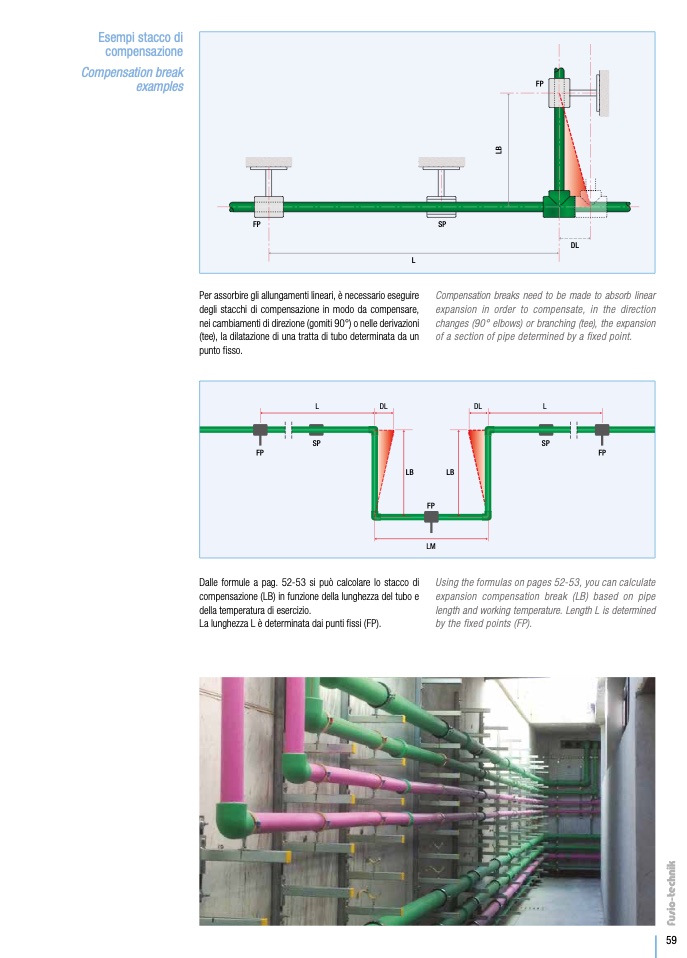

Esempi stacco di

compensazione

Compensation break

examples

FP

L

B

FP

SP

Per assorbire gli allungamenti lineari, è necessario eseguire

degli stacchi di compensazione in modo da compensare,

nei cambiamenti di direzione (gomiti 90°) o nelle derivazioni

(tee), la dilatazione di una tratta di tubo determinata da un

punto fisso.

Compensation breaks need to be made to absorb linear

expansion in order to compensate, in the direction

changes (90° elbows) or branching (tee), the expansion

of a section of pipe determined by a fixed point.

FP

FP

Dalle formule a pag. 52-53 si può calcolare lo stacco di

compensazione (LB) in funzione della lunghezza del tubo e

della temperatura di esercizio.

La lunghezza L è determinata dai punti fissi (FP).

Using the formulas on pages 52-53, you can calculate

expansion compensation break (LB) based on pipe

length and working temperature. Length L is determined

by the fixed points (FP).

L

L

DL

DL

L

SP

SP

LB

LB

FP

LM

DL
