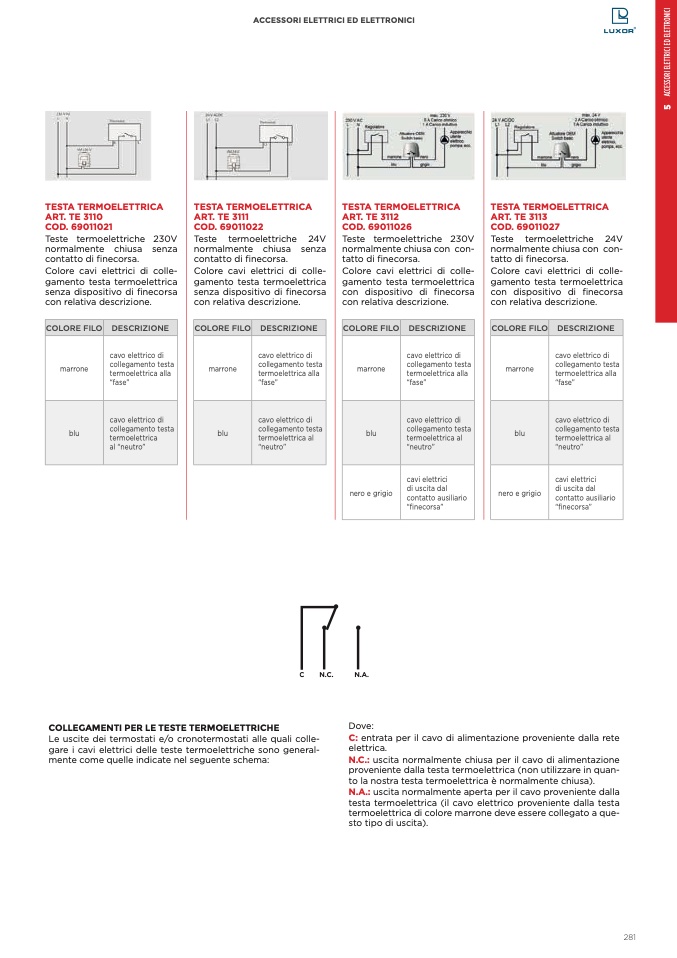

ACCESSORI ELETTRICI ED ELETTRONICI

TESTA TERMOELETTRICA

ART. TE 3110

COD. 69011021

Teste termoelettriche 230V

normalmente chiusa senza

contatto di

finecorsa.

Colore cavi elettrici di colle-

gamento testa termoelettrica

senza dispositivo di

finecorsa

con relativa descrizione.

TESTA TERMOELETTRICA

ART. TE 3111

COD. 69011022

Teste termoelettriche 24V

normalmente chiusa senza

contatto di

finecorsa.

Colore cavi elettrici di colle-

gamento testa termoelettrica

senza dispositivo di

finecorsa

con relativa descrizione.

TESTA TERMOELETTRICA

ART. TE 3112

COD. 69011026

Teste termoelettriche 230V

normalmente chiusa con con-

tatto di finecorsa.

Colore cavi elettrici di colle-

gamento testa termoelettrica

con dispositivo di finecorsa

con relativa descrizione.

TESTA TERMOELETTRICA

ART. TE 3113

COD. 69011027

Teste termoelettriche 24V

normalmente chiusa con con-

tatto di finecorsa.

Colore cavi elettrici di colle-

gamento testa termoelettrica

con dispositivo di finecorsa

con relativa descrizione.

COLORE FILO

DESCRIZIONE

COLORE FILO

DESCRIZIONE

COLORE FILO

DESCRIZIONE

COLORE FILO

DESCRIZIONE

marrone

cavo elettrico di

collegamento testa

termoelettrica alla

“fase”

marrone

cavo elettrico di

collegamento testa

termoelettrica alla

“fase”

marrone

cavo elettrico di

collegamento testa

termoelettrica alla

“fase”

marrone

cavo elettrico di

collegamento testa

termoelettrica alla

“fase”

blu

cavo elettrico di

collegamento testa

termoelettrica

al “neutro”

blu

cavo elettrico di

collegamento testa

termoelettrica al

“neutro”

blu

cavo elettrico di

collegamento testa

termoelettrica al

“neutro”

blu

cavo elettrico di

collegamento testa

termoelettrica al

“neutro”

nero e grigio

cavi elettrici

di uscita dal

contatto ausiliario

“

finecorsa”

nero e grigio

cavi elettrici

di uscita dal

contatto ausiliario

“finecorsa”

COLLEGAMENTI PER LE TESTE TERMOELETTRICHE

Le uscite dei termostati e/o cronotermostati alle quali colle-

gare i cavi elettrici delle teste termoelettriche sono general-

mente come quelle indicate nel seguente schema:

Dove:

C: entrata per il cavo di alimentazione proveniente dalla rete

elettrica.

N.C.: uscita normalmente chiusa per il cavo di alimentazione

proveniente dalla testa termoelettrica (non utilizzare in quan-

to la nostra testa termoelettrica è normalmente chiusa).

N.A.: uscita normalmente aperta per il cavo proveniente dalla

testa termoelettrica (il cavo elettrico proveniente dalla testa

termoelettrica di colore marrone deve essere collegato a que-

sto tipo di uscita).
