ACCESSORI ELETTRICI ED ELETTRONICI

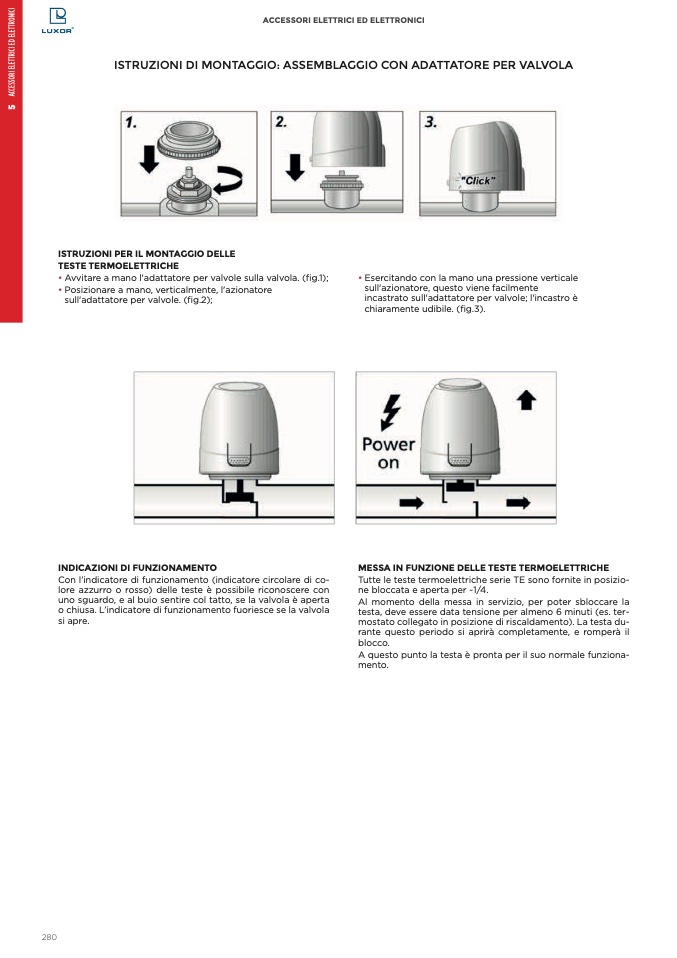

ISTRUZIONI DI MONTAGGIO: ASSEMBLAGGIO CON ADATTATORE PER VALVOLA

ISTRUZIONI PER IL MONTAGGIO DELLE

TESTE TERMOELETTRICHE

• Avvitare a mano l'adattatore per valvole sulla valvola. (

fig.1);

• Posizionare a mano, verticalmente, l'azionatore

sull'adattatore per valvole. (

fig.2);

• Esercitando con la mano una pressione verticale

sull'azionatore, questo viene facilmente

incastrato sull'adattatore per valvole; l'incastro

è

chiaramente udibile. (

fig.3).

280

INDICAZIONI DI FUNZIONAMENTO

Con l’indicatore di funzionamento (indicatore circolare di co-

lore azzurro o rosso) delle teste

è possibile riconoscere con

uno sguardo, e al buio sentire col tatto, se la valvola

è aperta

o chiusa. L’indicatore di funzionamento fuoriesce se la valvola

si apre.

MESSA IN FUNZIONE DELLE TESTE TERMOELETTRICHE

Tutte le teste termoelettriche serie TE sono fornite in posizio-

ne bloccata e aperta per ~1/4.

Al momento della messa in servizio, per poter sbloccare la

testa, deve essere data tensione per almeno 6 minuti (es. ter-

mostato collegato in posizione di riscaldamento). La testa du-

rante questo periodo si aprirà completamente, e romperà il

blocco.

A questo punto la testa è pronta per il suo normale funziona-

mento.
