GRUPPI PREMONTATI
28
24
25
26
13
7
11
20
12
4
2
9
15
14
27
11
10
8
1
21
23
19
18
17
16
17
6

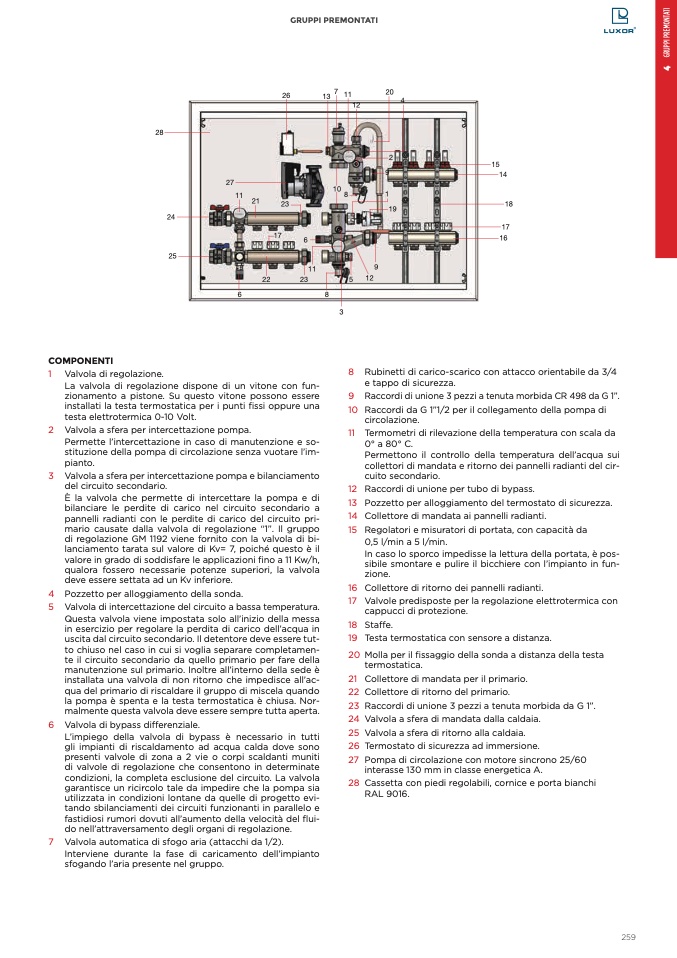

COMPONENTI
1 Valvola di regolazione.
La valvola di regolazione dispone di un vitone con fun-
zionamento a pistone. Su questo vitone possono essere
installati la testa termostatica per i punti
fissi oppure una
testa elettrotermica 0-10 Volt.
2 Valvola a sfera per intercettazione pompa.
Permette l’intercettazione in caso di manutenzione e so-
stituzione della pompa di circolazione senza vuotare l’im-
pianto.
3 Valvola a sfera per intercettazione pompa e bilanciamento
del circuito secondario.
È la valvola che permette di intercettare la pompa e di
bilanciare le perdite di carico nel circuito secondario a
pannelli radianti con le perdite di carico del circuito pri-
mario causate dalla valvola di regolazione “1”. Il gruppo
di regolazione GM 1192 viene fornito con la valvola di bi-
lanciamento tarata sul valore di Kv= 7, poich
é questo è il
valore in grado di soddisfare le applicazioni
fino a 11 Kw/h,
qualora fossero necessarie potenze superiori, la valvola
deve essere settata ad un Kv inferiore.
4 Pozzetto per alloggiamento della sonda.
5 Valvola di intercettazione del circuito a bassa temperatura.
Questa valvola viene impostata solo all’inizio della messa
in esercizio per regolare la perdita di carico dell’acqua in
uscita dal circuito secondario. Il detentore deve essere tut-
to chiuso nel caso in cui si voglia separare completamen-
te il circuito secondario da quello primario per fare della
manutenzione sul primario. Inoltre all’interno della sede è
installata una valvola di non ritorno che impedisce all’ac-
qua del primario di riscaldare il gruppo di miscela quando
la pompa è spenta e la testa termostatica è chiusa. Nor-
malmente questa valvola deve essere sempre tutta aperta.
6 Valvola di bypass differenziale.
L’impiego della valvola di bypass
è necessario in tutti
gli impianti di riscaldamento ad acqua calda dove sono
presenti valvole di zona a 2 vie o corpi scaldanti muniti
di valvole di regolazione che consentono in determinate
condizioni, la completa esclusione del circuito. La valvola
garantisce un ricircolo tale da impedire che la pompa sia
utilizzata in condizioni lontane da quelle di progetto evi-
tando sbilanciamenti dei circuiti funzionanti in parallelo e
fastidiosi rumori dovuti all’aumento della velocit
à del flui-
do nell’attraversamento degli organi di regolazione.
7 Valvola automatica di sfogo aria (attacchi da 1/2).
Interviene durante la fase di caricamento dell’impianto
sfogando l’aria presente nel gruppo.
8 Rubinetti di carico-scarico con attacco orientabile da 3/4
e tappo di sicurezza.
9 Raccordi di unione 3 pezzi a tenuta morbida CR 498 da G 1”.
10 Raccordi da G 1”1/2 per il collegamento della pompa di
circolazione.
11 Termometri di rilevazione della temperatura con scala da
0° a 80° C.
Permettono il controllo della temperatura dell’acqua sui
collettori di mandata e ritorno dei pannelli radianti del cir-
cuito secondario.
12 Raccordi di unione per tubo di bypass.
13 Pozzetto per alloggiamento del termostato di sicurezza.
14 Collettore di mandata ai pannelli radianti.
15 Regolatori e misuratori di portata, con capacità da
0,5 l/min a 5 l/min.
In caso lo sporco impedisse la lettura della portata, è pos-
sibile smontare e pulire il bicchiere con l’impianto in fun-
zione.
16 Collettore di ritorno dei pannelli radianti.
17 Valvole predisposte per la regolazione elettrotermica con
cappucci di protezione.
18 Staffe.
19 Testa termostatica con sensore a distanza.
20 Molla per il
fissaggio della sonda a distanza della testa
termostatica.
21 Collettore di mandata per il primario.
22 Collettore di ritorno del primario.
23 Raccordi di unione 3 pezzi a tenuta morbida da G 1”.
24 Valvola a sfera di mandata dalla caldaia.
25 Valvola a sfera di ritorno alla caldaia.
26 Termostato di sicurezza ad immersione.
27 Pompa di circolazione con motore sincrono 25/60
interasse 130 mm in classe energetica A.
28 Cassetta con piedi regolabili, cornice e porta bianchi
RAL 9016.
