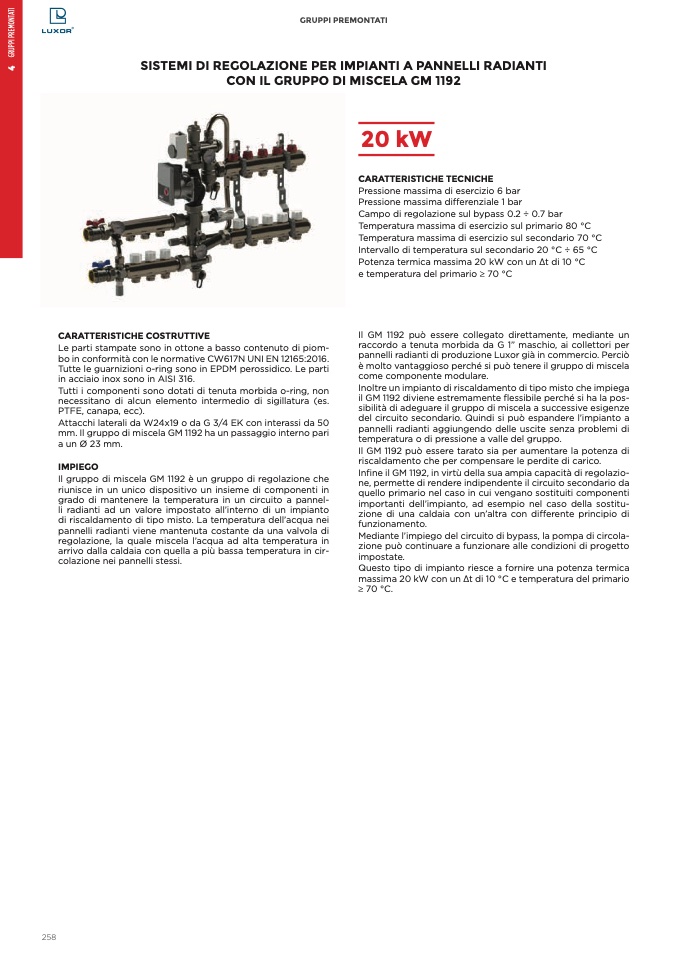

GRUPPI PREMONTATI

SISTEMI DI REGOLAZIONE PER IMPIANTI A PANNELLI RADIANTI

CON IL GRUPPO DI MISCELA GM 1192

258

CARATTERISTICHE COSTRUTTIVE

20 kW

CARATTERISTICHE TECNICHE

Pressione massima di esercizio 6 bar

Pressione massima differenziale 1 bar

Campo di regolazione sul bypass 0.2 ÷ 0.7 bar

Temperatura massima di esercizio sul primario 80 °C

Temperatura massima di esercizio sul secondario 70 °C

Intervallo di temperatura sul secondario 20 °C ÷ 65 °C

Potenza termica massima 20 kW con un ∆t di 10 °C

e temperatura del primario ≥ 70 °C

Il GM 1192 pu

ò essere collegato direttamente, mediante un

raccordo a tenuta morbida da G 1” maschio, ai collettori per

pannelli radianti di produzione Luxor gi

à in commercio. Perciò

è molto vantaggioso perché si può tenere il gruppo di miscela

come componente modulare.

Inoltre un impianto di riscaldamento di tipo misto che impiega

il GM 1192 diviene estremamente flessibile perché si ha la pos-

sibilità di adeguare il gruppo di miscela a successive esigenze

del circuito secondario. Quindi si pu

ò espandere l’impianto a

pannelli radianti aggiungendo delle uscite senza problemi di

temperatura o di pressione a valle del gruppo.

Il GM 1192 pu

ò essere tarato sia per aumentare la potenza di

riscaldamento che per compensare le perdite di carico.

Infine il GM 1192, in virtù della sua ampia capacità di regolazio-

ne, permette di rendere indipendente il circuito secondario da

quello primario nel caso in cui vengano sostituiti componenti

importanti dell’impianto, ad esempio nel caso della sostitu-

zione di una caldaia con un’altra con di

fferente principio di

funzionamento.

Mediante l’impiego del circuito di bypass, la pompa di circola-

zione pu

ò continuare a funzionare alle condizioni di progetto

impostate.

Questo tipo di impianto riesce a fornire una potenza termica

massima 20 kW con un ∆t di 10 °C e temperatura del primario

≥ 70 °C.

Le parti stampate sono in ottone a basso contenuto di piom-

bo in conformit

à con le normative CW617N UNI EN 12165:2016.

Tutte le guarnizioni o-ring sono in EPDM perossidico. Le parti

in acciaio inox sono in AISI 316.

Tutti i componenti sono dotati di tenuta morbida o-ring, non

necessitano di alcun elemento intermedio di sigillatura (es.

PTFE, canapa, ecc).

Attacchi laterali da W24x19 o da G 3/4 EK con interassi da 50

mm. Il gruppo di miscela GM 1192 ha un passaggio interno pari

a un Ø 23 mm.

IMPIEGO

Il gruppo di miscela GM 1192

è un gruppo di regolazione che

riunisce in un unico dispositivo un insieme di componenti in

grado di mantenere la temperatura in un circuito a pannel-

li radianti ad un valore impostato all’interno di un impianto

di riscaldamento di tipo misto. La temperatura dell’acqua nei

pannelli radianti viene mantenuta costante da una valvola di

regolazione, la quale miscela l’acqua ad alta temperatura in

arrivo dalla caldaia con quella a pi

ù bassa temperatura in cir-

colazione nei pannelli stessi.
