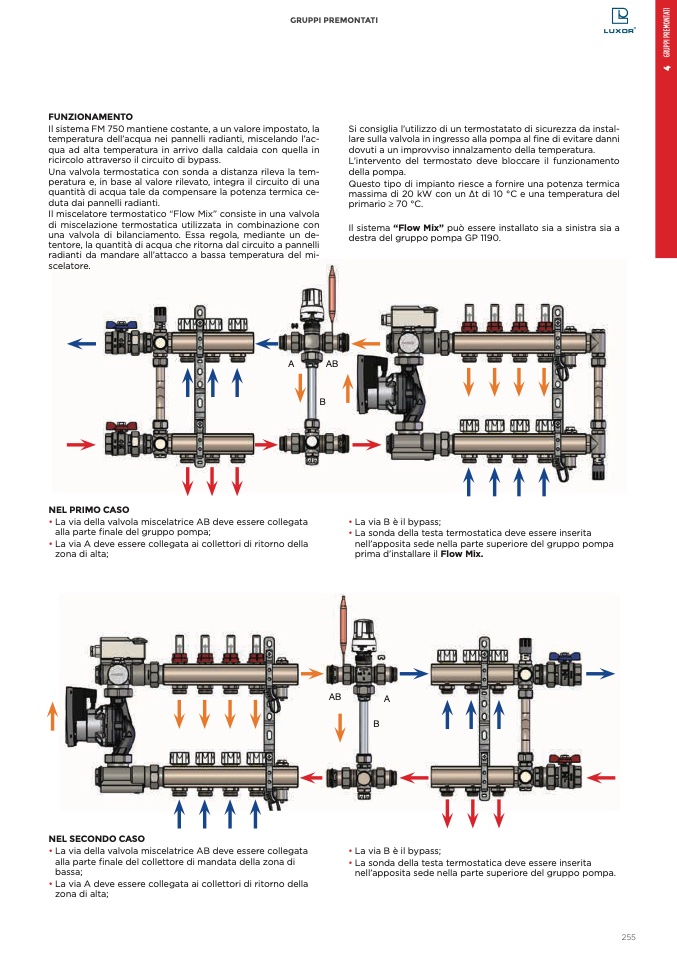

FUNZIONAMENTO
Il sistema FM 750 mantiene costante, a un valore impostato, la
temperatura dell’acqua nei pannelli radianti, miscelando l’ac-
qua ad alta temperatura in arrivo dalla caldaia con quella in
ricircolo attraverso il circuito di bypass.
Una valvola termostatica con sonda a distanza rileva la tem-
peratura e, in base al valore rilevato, integra il circuito di una
quantit
à di acqua tale da compensare la potenza termica ce-
duta dai pannelli radianti.
Il miscelatore termostatico “Flow Mix” consiste in una valvola
di miscelazione termostatica utilizzata in combinazione con
una valvola di bilanciamento. Essa regola, mediante un de-
tentore, la quantità di acqua che ritorna dal circuito a pannelli
radianti da mandare all’attacco a bassa temperatura del mi-
scelatore.
Si consiglia l’utilizzo di un termostatato di sicurezza da instal-
lare sulla valvola in ingresso alla pompa al fine di evitare danni
dovuti a un improvviso innalzamento della temperatura.
L’intervento del termostato deve bloccare il funzionamento
della pompa.
Questo tipo di impianto riesce a fornire una potenza termica
massima di 20 kW con un ∆t di 10 °C e una temperatura del
primario ≥ 70 °C.
Il sistema “Flow Mix” può essere installato sia a sinistra sia a
destra del gruppo pompa GP 1190.
NEL PRIMO CASO
• La via della valvola miscelatrice AB deve essere collegata
alla parte
finale del gruppo pompa;
• La via A deve essere collegata ai collettori di ritorno della
zona di alta;
• La via B è il bypass;
• La sonda della testa termostatica deve essere inserita
nell’apposita sede nella parte superiore del gruppo pompa
prima d’installare il Flow Mix.
GRUPPI PREMONTATI
A
AB
B
NEL SECONDO CASO
• La via della valvola miscelatrice AB deve essere collegata
alla parte
finale del collettore di mandata della zona di
bassa;
• La via A deve essere collegata ai collettori di ritorno della
zona di alta;
• La via B è il bypass;
• La sonda della testa termostatica deve essere inserita
nell’apposita sede nella parte superiore del gruppo pompa.
AB
B
A
