IMPIEGO

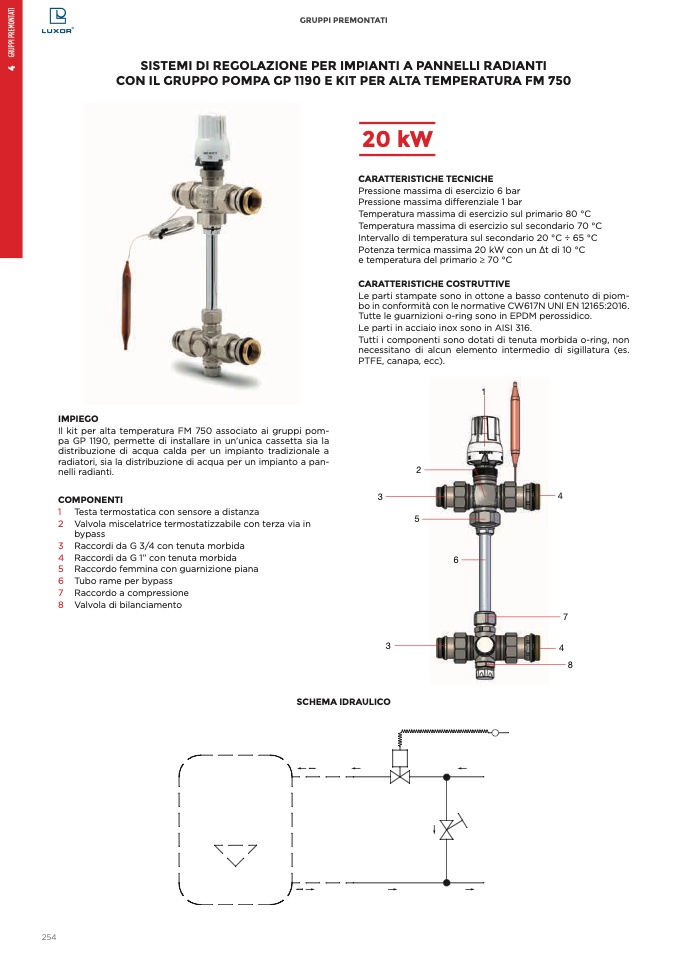

SISTEMI DI REGOLAZIONE PER IMPIANTI A PANNELLI RADIANTI

CON IL GRUPPO POMPA GP 1190 E KIT PER ALTA TEMPERATURA FM 750

20 kW

CARATTERISTICHE TECNICHE

Pressione massima di esercizio 6 bar

Pressione massima differenziale 1 bar

Temperatura massima di esercizio sul primario 80 °C

Temperatura massima di esercizio sul secondario 70 °C

Intervallo di temperatura sul secondario 20 °C ÷ 65 °C

Potenza termica massima 20 kW con un ∆t di 10 °C

e temperatura del primario ≥ 70 °C

CARATTERISTICHE COSTRUTTIVE

Le parti stampate sono in ottone a basso contenuto di piom-

bo in conformità con le normative CW617N UNI EN 12165:2016.

Tutte le guarnizioni o-ring sono in EPDM perossidico.

Le parti in acciaio inox sono in AISI 316.

Tutti i componenti sono dotati di tenuta morbida o-ring, non

necessitano di alcun elemento intermedio di sigillatura (es.

PTFE, canapa, ecc).

1

2

3

4

5

Il kit per alta temperatura FM 750 associato ai gruppi pom-

pa GP 1190, permette di installare in un’unica cassetta sia la

distribuzione di acqua calda per un impianto tradizionale a

radiatori, sia la distribuzione di acqua per un impianto a pan-

nelli radianti.

COMPONENTI

1 Testa termostatica con sensore a distanza

2 Valvola miscelatrice termostatizzabile con terza via in

bypass

3 Raccordi da G 3/4 con tenuta morbida

4 Raccordi da G 1” con tenuta morbida

5 Raccordo femmina con guarnizione piana

6 Tubo rame per bypass

7 Raccordo a compressione

8 Valvola di bilanciamento

6

GRUPPI PREMONTATI

3

SCHEMA IDRAULICO

7

4

8

254
