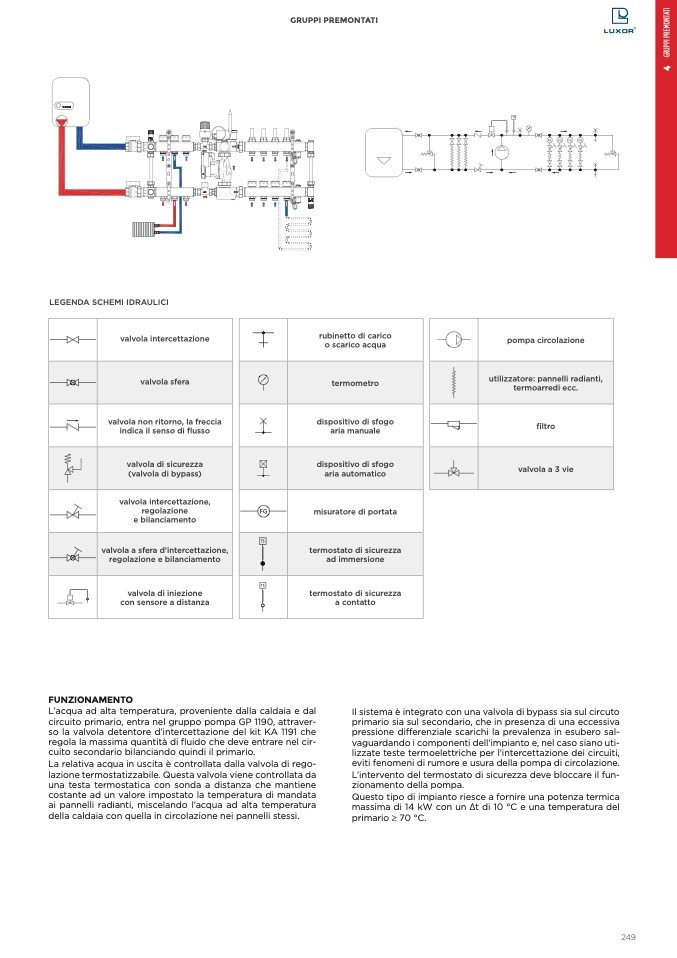

GRUPPI PREMONTATI
TS
FG
FG
FG
FG
LEGENDA SCHEMI IDRAULICI
rubinetto di carico
o scarico acqua
termometro
dispositivo di sfogo
aria manuale
dispositivo di sfogo
aria automatico
FG
misuratore di portata
TS
termostato di sicurezza
ad immersione
TS
termostato di sicurezza
a contatto
pompa circolazione
utilizzatore: pannelli radianti,
termoarredi ecc.
filtro
valvola a 3 vie
valvola intercettazione
valvola sfera
valvola non ritorno, la freccia
indica il senso di flusso
valvola di sicurezza
(valvola di bypass)
valvola intercettazione,
regolazione
e bilanciamento
valvola a sfera d’intercettazione,
regolazione e bilanciamento
valvola di iniezione
con sensore a distanza
FUNZIONAMENTO
L’acqua ad alta temperatura, proveniente dalla caldaia e dal
circuito primario, entra nel gruppo pompa GP 1190, attraver-
so la valvola detentore d’intercettazione del kit KA 1191 che
regola la massima quantità di
fluido che deve entrare nel cir-
cuito secondario bilanciando quindi il primario.
La relativa acqua in uscita è controllata dalla valvola di rego-
lazione termostatizzabile. Questa valvola viene controllata da
una testa termostatica con sonda a distanza che mantiene
costante ad un valore impostato la temperatura di mandata
ai pannelli radianti, miscelando l’acqua ad alta temperatura
della caldaia con quella in circolazione nei pannelli stessi.
Il sistema è integrato con una valvola di bypass sia sul circuto
primario sia sul secondario, che in presenza di una eccessiva
pressione di
fferenziale scarichi la prevalenza in esubero sal-
vaguardando i componenti dell’impianto e, nel caso siano uti-
lizzate teste termoelettriche per l’intercettazione dei circuiti,
eviti fenomeni di rumore e usura della pompa di circolazione.
L’intervento del termostato di sicurezza deve bloccare il fun-
zionamento della pompa.
Questo tipo di impianto riesce a fornire una potenza termica
massima di 14 kW con un ∆t di 10 °C e una temperatura del
primario ≥ 70 °C.
