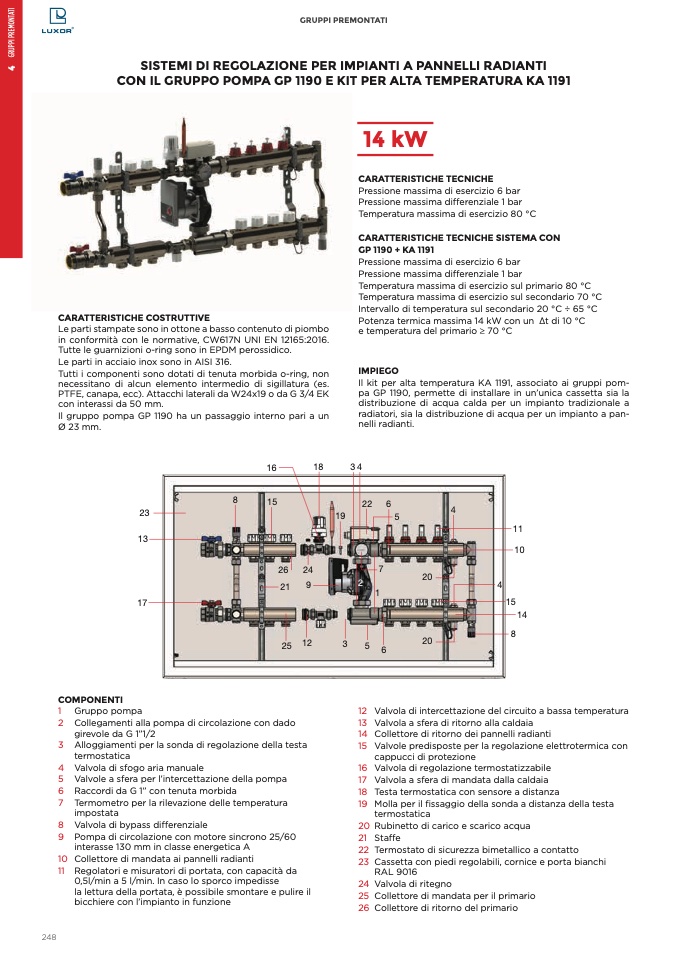

GRUPPI PREMONTATI

SISTEMI DI REGOLAZIONE PER IMPIANTI A PANNELLI RADIANTI

CON IL GRUPPO POMPA GP 1190 E KIT PER ALTA TEMPERATURA KA 1191

CARATTERISTICHE COSTRUTTIVE

14 kW

CARATTERISTICHE TECNICHE

Pressione massima di esercizio 6 bar

Pressione massima differenziale 1 bar

Temperatura massima di esercizio 80 °C

CARATTERISTICHE TECNICHE SISTEMA CON

GP 1190 + KA 1191

Pressione massima di esercizio 6 bar

Pressione massima differenziale 1 bar

Temperatura massima di esercizio sul primario 80 °C

Temperatura massima di esercizio sul secondario 70 °C

Intervallo di temperatura sul secondario 20 °C ÷ 65 °C

Potenza termica massima 14 kW con un ∆t di 10 °C

e temperatura del primario ≥ 70 °C

IMPIEGO

Il kit per alta temperatura KA 1191, associato ai gruppi pom-

pa GP 1190, permette di installare in un’unica cassetta sia la

distribuzione di acqua calda per un impianto tradizionale a

radiatori, sia la distribuzione di acqua per un impianto a pan-

nelli radianti.

Le parti stampate sono in ottone a basso contenuto di piombo

in conformit

à con le normative, CW617N UNI EN 12165:2016.

Tutte le guarnizioni o-ring sono in EPDM perossidico.

Le parti in acciaio inox sono in AISI 316.

Tutti i componenti sono dotati di tenuta morbida o-ring, non

necessitano di alcun elemento intermedio di sigillatura (es.

PTFE, canapa, ecc). Attacchi laterali da W24x19 o da G 3/4 EK

con interassi da 50 mm.

Il gruppo pompa GP 1190 ha un passaggio interno pari a un

Ø 23 mm.

16

18

34

8

15

22

6

19

5

4

23

13

17

2

6

24

7

20

2

1

9

2

1

4

11

10

15

8

14

248

COMPONENTI

12 Valvola di intercettazione del circuito a bassa temperatura

13 Valvola a sfera di ritorno alla caldaia

14 Collettore di ritorno dei pannelli radianti

15 Valvole predisposte per la regolazione elettrotermica con

cappucci di protezione

16 Valvola di regolazione termostatizzabile

17 Valvola a sfera di mandata dalla caldaia

18 Testa termostatica con sensore a distanza

19 Molla per il

fissaggio della sonda a distanza della testa

termostatica

20 Rubinetto di carico e scarico acqua

21 Sta

ffe

22 Termostato di sicurezza bimetallico a contatto

23 Cassetta con piedi regolabili, cornice e porta bianchi

RAL 9016

24 Valvola di ritegno

25 Collettore di mandata per il primario

26 Collettore di ritorno del primario

1 Gruppo pompa

2 Collegamenti alla pompa di circolazione con dado

girevole da G 1”1/2

3 Alloggiamenti per la sonda di regolazione della testa

termostatica

4 Valvola di sfogo aria manuale

5 Valvole a sfera per l’intercettazione della pompa

6 Raccordi da G 1” con tenuta morbida

7 Termometro per la rilevazione delle temperatura

impostata

8 Valvola di bypass di

fferenziale

9 Pompa di circolazione con motore sincrono 25/60

interasse 130 mm in classe energetica A

10 Collettore di mandata ai pannelli radianti

11 Regolatori e misuratori di portata, con capacit

à da

0,5l/min a 5 l/min. In caso lo sporco impedisse

la lettura della portata, è possibile smontare e pulire il

bicchiere con l’impianto in funzione
