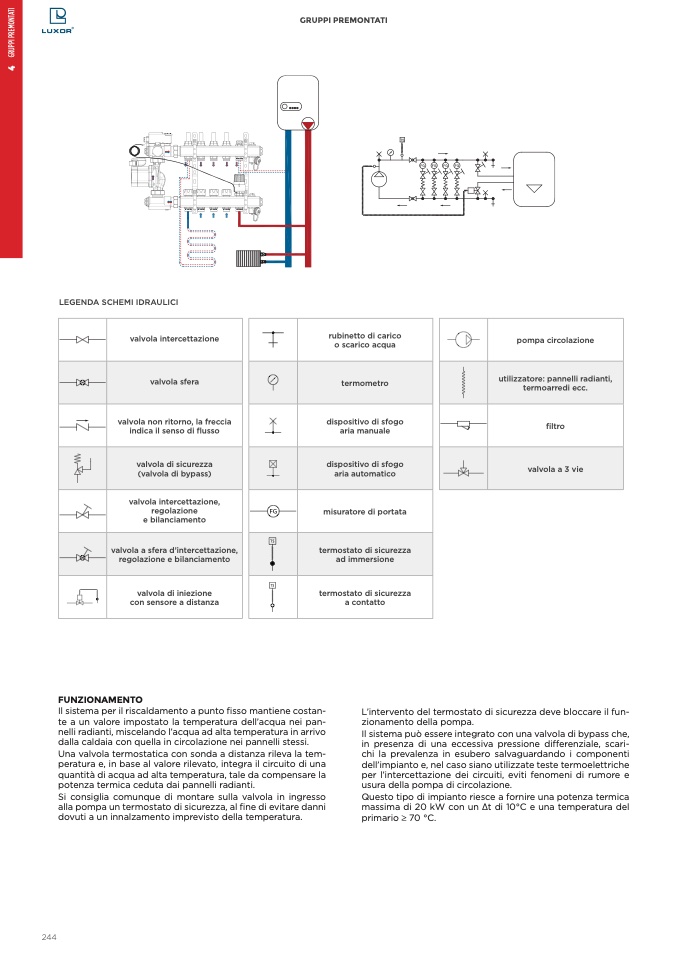

GRUPPI PREMONTATI

TS

FG

FG

FG

FG

LEGENDA SCHEMI IDRAULICI

rubinetto di carico

o scarico acqua

termometro

dispositivo di sfogo

aria manuale

dispositivo di sfogo

aria automatico

FG

misuratore di portata

TS

termostato di sicurezza

ad immersione

TS

termostato di sicurezza

a contatto

pompa circolazione

utilizzatore: pannelli radianti,

termoarredi ecc.

filtro

valvola a 3 vie

valvola intercettazione

244

valvola sfera

valvola non ritorno, la freccia

indica il senso di flusso

valvola di sicurezza

(valvola di bypass)

valvola intercettazione,

regolazione

e bilanciamento

valvola a sfera d’intercettazione,

regolazione e bilanciamento

valvola di iniezione

con sensore a distanza

FUNZIONAMENTO

Il sistema per il riscaldamento a punto

fisso mantiene costan-

te a un valore impostato la temperatura dell’acqua nei pan-

nelli radianti, miscelando l’acqua ad alta temperatura in arrivo

dalla caldaia con quella in circolazione nei pannelli stessi.

Una valvola termostatica con sonda a distanza rileva la tem-

peratura e, in base al valore rilevato, integra il circuito di una

quantit

à di acqua ad alta temperatura, tale da compensare la

potenza termica ceduta dai pannelli radianti.

Si consiglia comunque di montare sulla valvola in ingresso

alla pompa un termostato di sicurezza, al fine di evitare danni

dovuti a un innalzamento imprevisto della temperatura.

L’intervento del termostato di sicurezza deve bloccare il fun-

zionamento della pompa.

Il sistema pu

ò essere integrato con una valvola di bypass che,

in presenza di una eccessiva pressione di

fferenziale, scari-

chi la prevalenza in esubero salvaguardando i componenti

dell’impianto e, nel caso siano utilizzate teste termoelettriche

per l’intercettazione dei circuiti, eviti fenomeni di rumore e

usura della pompa di circolazione.

Questo tipo di impianto riesce a fornire una potenza termica

massima di 20 kW con un ∆t di 10°C e una temperatura del

primario ≥ 70 °C.
