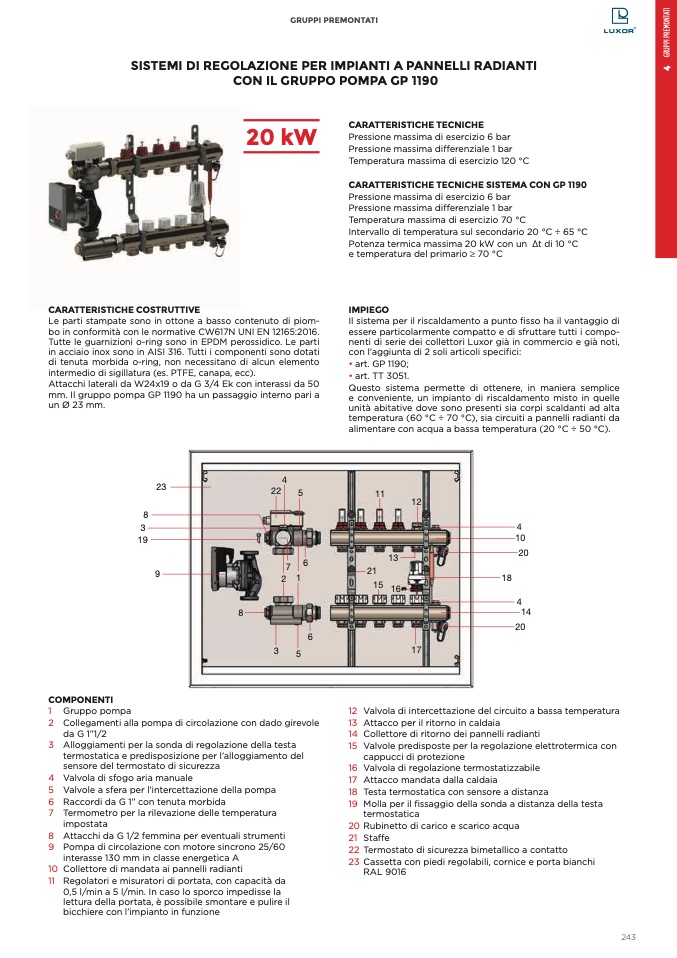

GRUPPI PREMONTATI
SISTEMI DI REGOLAZIONE PER IMPIANTI A PANNELLI RADIANTI
CON IL GRUPPO POMPA GP 1190
20 kW
CARATTERISTICHE TECNICHE
Pressione massima di esercizio 6 bar
Pressione massima differenziale 1 bar
Temperatura massima di esercizio 120 °C
CARATTERISTICHE TECNICHE SISTEMA CON GP 1190
Pressione massima di esercizio 6 bar
Pressione massima differenziale 1 bar
Temperatura massima di esercizio 70 °C
Intervallo di temperatura sul secondario 20 °C ÷ 65 °C
Potenza termica massima 20 kW con un ∆t di 10 °C
e temperatura del primario ≥ 70 °C
IMPIEGO
Il sistema per il riscaldamento a punto fisso ha il vantaggio di
essere particolarmente compatto e di sfruttare tutti i compo-
nenti di serie dei collettori Luxor gi
à in commercio e già noti,
con l’aggiunta di 2 soli articoli specifici:
• art. GP 1190;
• art. TT 3051.
Questo sistema permette di ottenere, in maniera semplice
e conveniente, un impianto di riscaldamento misto in quelle
unità abitative dove sono presenti sia corpi scaldanti ad alta
temperatura (60 °C ÷ 70 °C), sia circuiti a pannelli radianti da
alimentare con acqua a bassa temperatura (20 °C ÷ 50 °C).
CARATTERISTICHE COSTRUTTIVE
Le parti stampate sono in ottone a basso contenuto di piom-
bo in conformità con le normative CW617N UNI EN 12165:2016.
Tutte le guarnizioni o-ring sono in EPDM perossidico. Le parti
in acciaio inox sono in AISI 316. Tutti i componenti sono dotati
di tenuta morbida o-ring, non necessitano di alcun elemento
intermedio di sigillatura (es. PTFE, canapa, ecc).
Attacchi laterali da W24x19 o da G 3/4 Ek con interassi da 50
mm. Il gruppo pompa GP 1190 ha un passaggio interno pari a
un Ø 23 mm.
23
4
2
2
5
11
12
8
3
4
19
10
9
7
6
13
20
2
1
21
18
15
16
8
14
COMPONENTI
12 Valvola di intercettazione del circuito a bassa temperatura
13 Attacco per il ritorno in caldaia
14 Collettore di ritorno dei pannelli radianti
15 Valvole predisposte per la regolazione elettrotermica con
cappucci di protezione
16 Valvoladiregolazionetermostatizzabile
17 Attaccomandatadallacaldaia
18 Testatermostaticaconsensoreadistanza
19 Mollaperil
fissaggiodellasondaadistanzadellatesta
termostatica
20 Rubinetto di carico e scarico acqua
21 Staffe
22 Termostato di sicurezza bimetallico a contatto
23 Cassetta con piedi regolabili, cornice e porta bianchi
RAL 9016
1 Gruppo pompa
2 Collegamenti alla pompa di circolazione con dado girevole
da G 1”1/2
3 Alloggiamenti per la sonda di regolazione della testa
termostatica e predisposizione per l’alloggiamento del
sensore del termostato di sicurezza
4 Valvola di sfogo aria manuale
5 Valvole a sfera per l’intercettazione della pompa
6 Raccordi da G 1” con tenuta morbida
7 Termometro per la rilevazione delle temperatura
impostata
8 Attacchi da G 1/2 femmina per eventuali strumenti
9 Pompa di circolazione con motore sincrono 25/60
interasse 130 mm in classe energetica A
10 Collettore di mandata ai pannelli radianti
11 Regolatori e misuratori di portata, con capacità da
0,5 l/min a 5 l/min. In caso lo sporco impedisse la
lettura della portata, è possibile smontare e pulire il
bicchiere con l’impianto in funzione
6
3
4
20
5
17
243
