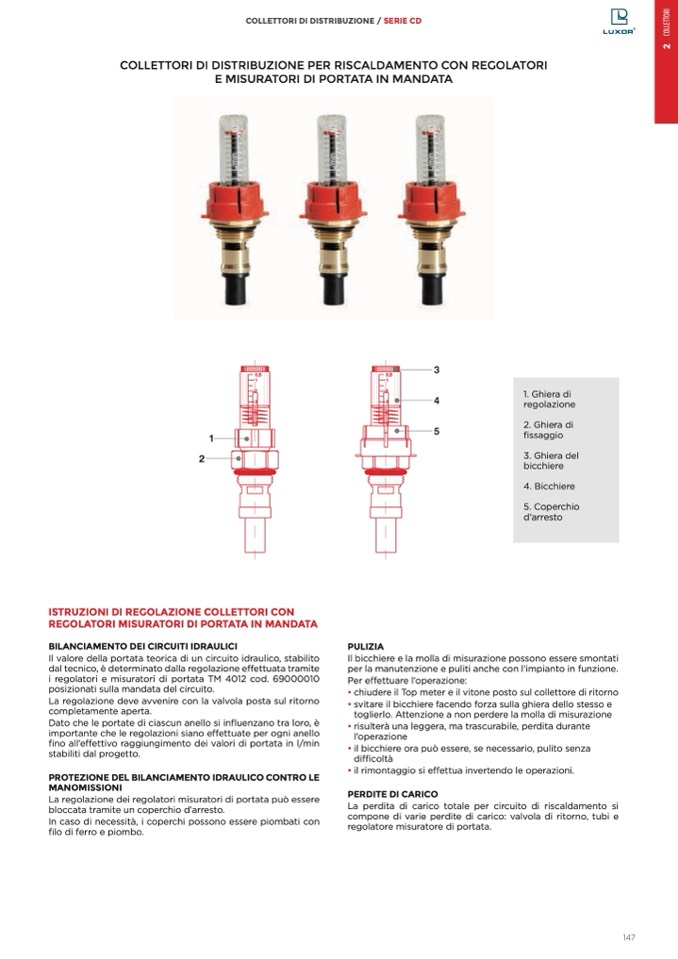

COLLETTORI DI DISTRIBUZIONE / SERIE CD
COLLETTORI DI DISTRIBUZIONE PER RISCALDAMENTO CON REGOLATORI
E MISURATORI DI PORTATA IN MANDATA
ISTRUZIONI DI REGOLAZIONE COLLETTORI CON
REGOLATORI MISURATORI DI PORTATA IN MANDATA
BILANCIAMENTO DEI CIRCUITI IDRAULICI
Il valore della portata teorica di un circuito idraulico, stabilito
dal tecnico,
è determinato dalla regolazione e
ffettuata tramite
i regolatori e misuratori di portata TM 4012 cod. 69000010
posizionati sulla mandata del circuito.
La regolazione deve avvenire con la valvola posta sul ritorno
completamente aperta.
Dato che le portate di ciascun anello si influenzano tra loro, è
importante che le regolazioni siano effettuate per ogni anello
fino all’e
ffettivo raggiungimento dei valori di portata in l/min
stabiliti dal progetto.
PROTEZIONE DEL BILANCIAMENTO IDRAULICO CONTRO LE
MANOMISSIONI
La regolazione dei regolatori misuratori di portata pu
ò essere
bloccata tramite un coperchio d’arresto.
In caso di necessità, i coperchi possono essere piombati con
filo di ferro e piombo.
PULIZIA
Il bicchiere e la molla di misurazione possono essere smontati
per la manutenzione e puliti anche con l’impianto in funzione.
Per e
ffettuare l’operazione:
• chiudere il Top meter e il vitone posto sul collettore di ritorno
• svitare il bicchiere facendo forza sulla ghiera dello stesso e
toglierlo. Attenzione a non perdere la molla di misurazione
• risulter
à una leggera, ma trascurabile, perdita durante
l’operazione
• il bicchiere ora pu
ò essere, se necessario, pulito senza
di
fficoltà
• il rimontaggio si e
ffettua invertendo le operazioni.
PERDITE DI CARICO
La perdita di carico totale per circuito di riscaldamento si
compone di varie perdite di carico: valvola di ritorno, tubi e
regolatore misuratore di portata.
1. Ghiera di
regolazione
2. Ghiera di
fissaggio
3. Ghiera del
bicchiere
4. Bicchiere
5. Coperchio
d’arresto
