I collettori serie CD sono ricavati da barra d’ottone tra
filata
con finitura gialla* o nichelata.
Tutti i collettori subiscono un trattamento di distensione
del metallo al
fine di eliminare eventuali tensioni causate
dalla lavorazione. Sui collettori di nostra produzione utiliz-
zare solo accessori LUXOR che abbiano una tenuta morbida
con guarnizione.
*Conforme secondo
il D.M. 174/2004
Tutta la raccorderia e gli accessori dei collettori (valvole di
scarico, terminali, tappi, ecc) sono dotati di tale tenuta e
non necessitano di alcun elemento intermedio di sigillatura
(come ptfe, canapa, ecc) il cui utilizzo potrebbe causare l’in-
sorgere di cricche.
Si consiglia di serrare la raccorderia ad una coppia massi-
ma di 60 Nm.

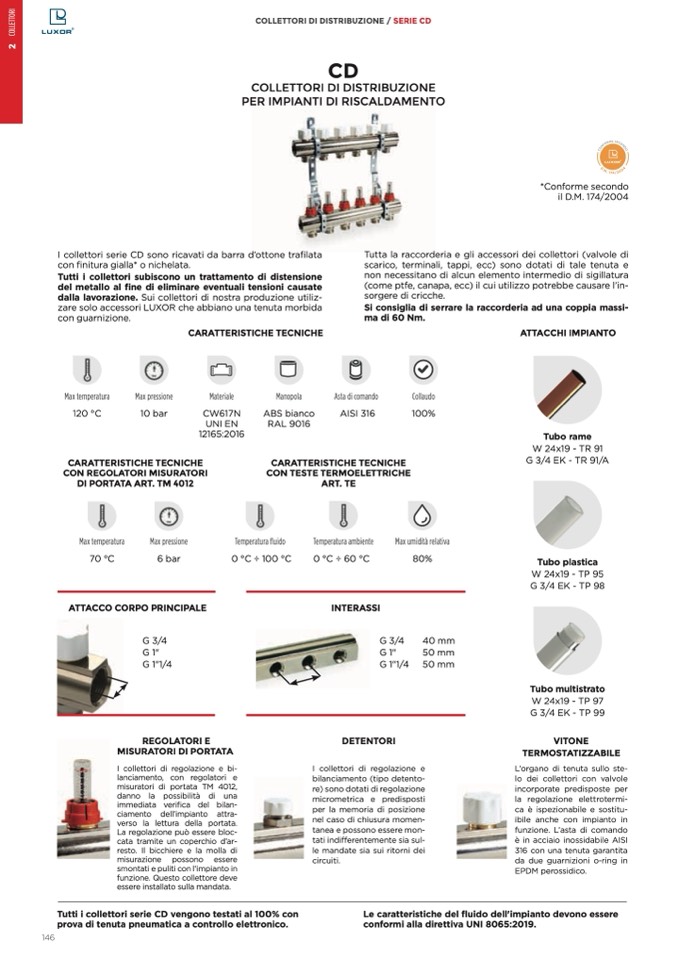

COLLETTORI DI DISTRIBUZIONE / SERIE CD
CD
COLLETTORI DI DISTRIBUZIONE
PER IMPIANTI DI RISCALDAMENTO
CARATTERISTICHE TECNICHE
ATTACCHI IMPIANTO
Tubo rame
W 24x19 - TR 91
G 3/4 EK - TR 91/A
Tubo plastica
W 24x19 - TP 95
G 3/4 EK - TP 98
Tubo multistrato
W 24x19 - TP 97
G 3/4 EK - TP 99
VITONE
TERMOSTATIZZABILE
L’organo di tenuta sullo ste-
lo dei collettori con valvole
incorporate predisposte per
la regolazione elettrotermi-
ca
è ispezionabile e sostitu-
ibile anche con impianto in
funzione. L’asta di comando
è in acciaio inossidabile AISI
316 con una tenuta garantita
da due guarnizioni o-ring in
EPDM perossidico.
Max temperatura
120 °C
Max pressione
10 bar
Materiale
CW617N
UNI EN
12165:2016
Manopola
ABS bianco
RAL 9016
Asta di comando
Collaudo
AISI 316
100%
CARATTERISTICHE TECNICHE
CON REGOLATORI MISURATORI
DI PORTATA ART. TM 4012
Max temperatura
Max pressione
70 °C
6 bar
ATTACCO CORPO PRINCIPALE
G 3/4
G 1"
G 1"1/4
CARATTERISTICHE TECNICHE
CON TESTE TERMOELETTRICHE
ART. TE
Temperatura fluido
0 °C ÷ 100 °C
Temperatura ambiente
0 °C ÷ 60 °C
INTERASSI
Max umidit
à relativa
80%
40 mm
50 mm
50 mm
REGOLATORI E
MISURATORI DI PORTATA
I collettori di regolazione e bi-
lanciamento, con regolatori e
misuratori di portata TM 4012,
danno la possibilit
à di una
immediata verifica del bilan-
ciamento dell’impianto attra-
verso la lettura della portata.
La regolazione può essere bloc-
cata tramite un coperchio d’ar-
resto. Il bicchiere e la molla di
misurazione possono essere
smontati e puliti con l’impianto in
funzione. Questo collettore deve
essere installato sulla mandata.
Tutti i collettori serie CD vengono testati al 100% con
prova di tenuta pneumatica a controllo elettronico.
G 3/4
G 1"
G 1"1/4
DETENTORI
I collettori di regolazione e
bilanciamento (tipo detento-
re) sono dotati di regolazione
micrometrica e predisposti
per la memoria di posizione
nel caso di chiusura momen-
tanea e possono essere mon-
tati indi
fferentemente sia sul-
le mandate sia sui ritorni dei
circuiti.
146
Le caratteristiche del
fluido dell'impianto devono essere
conformi alla direttiva UNI 8065:2019.
